縮膜缺陷原因以及處理措施
縮膜主要指的是在噴漆之后不久，膜層表面會(huì)慢慢形成片狀．并且還是大小不等的彈坑，有時(shí)候則是魚眼和蝶形爬痕狀，這就是縮膜。
出現(xiàn)這樣缺陷，其主要有以下幾個(gè)原因：
(1)油漆表明受到了污染，機(jī)油、光蠟類礦化物以及油脂等物質(zhì)的污染。
(2)在噴漆過(guò)程中，空氣壓縮機(jī)和油水分離器出現(xiàn)了工作失常的現(xiàn)象，汽管內(nèi)存在油污或者是水。
(3)底漆層受到了不潔物或者是油類物質(zhì)的污染
處理措施
在對(duì)這一漆膜缺陷進(jìn)行處理的過(guò)程中，主要可以通過(guò)以下幾個(gè)措施來(lái)對(duì)其進(jìn)行修補(bǔ)處理。
(1)水磨。等縮膜缺陷處漆膜干固之后，可以使用P600水砂紙濕磨縮膜處，并且使用不脫毛布對(duì)其擦凈、擦干。

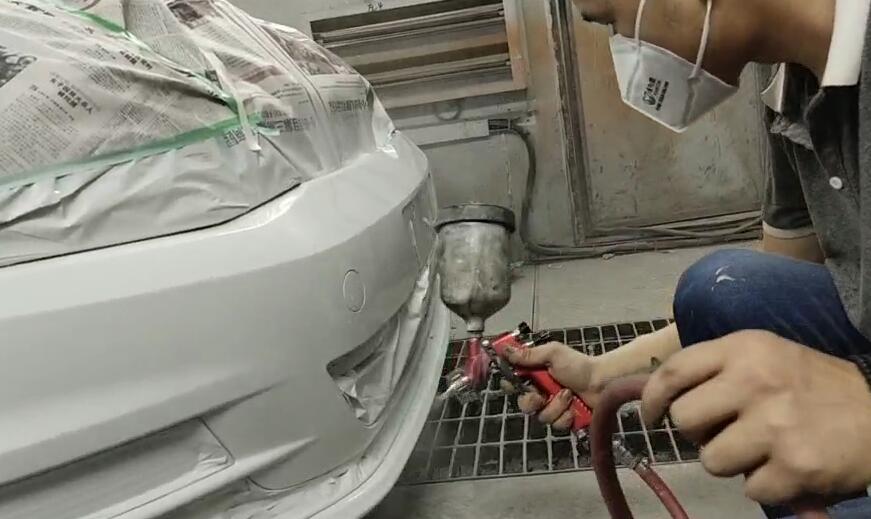

(2)遮蓋。在處理過(guò)程中，還可以將報(bào)紙裁剪成大小形狀合適的塊狀，然后將其遮蓋在不噴漆處，這樣能夠避免形成能夠積聚灰塵和回噴漆料的折皺。
(3)噴底漆。在處理過(guò)程中，還可以使用“濕碰濕”工藝用元鐵氣動(dòng)噴槍來(lái)噴涂?jī)杀榈灼幔绕岣芍螅涂梢允褂肞600水砂紙濕磨縮膜處。
(4)水磨。在處理過(guò)程中，還可以先將周邊區(qū)域之內(nèi)所存在的干漆粒清除掉，然后采用P1 000水砂紙濕磨縮膜處，并且將其整平。同時(shí)還需要對(duì)底漆的接嘴薄邊進(jìn)行改進(jìn)，同時(shí)使用粗蠟打磨修補(bǔ)周圍9—1 5 cm處。
(5)清洗。在處理過(guò)程中，使用洗衣粉或者是中性清潔劑對(duì)其進(jìn)行擦洗，之后使用干凈水將其擦干凈，并且使用不脫毛布對(duì)其擦干，最后使用粘塵布擦干。
(6)噴面漆。在用元鐵氣動(dòng)噴槍進(jìn)行噴漆的過(guò)程中，每一道漆層的噴涂都應(yīng)該超出前一層漆層，并且還不能大于水磨區(qū)域，對(duì)于最后～到噴漆處理則可以適當(dāng)添加一些稀釋劑含量，并且采用環(huán)形動(dòng)作來(lái)進(jìn)行移動(dòng)噴槍噴涂，或者是由修補(bǔ)的中心向外部采用短促的動(dòng)作來(lái)進(jìn)行噴涂。
(7)勻化。在對(duì)最后一層色漆膜層進(jìn)行噴涂之后，需要迅速以勻化稀釋劑，或者是1份漆料對(duì)9份稀釋劑混合漆，在局部修補(bǔ)處的邊緣干噴一薄層，確保噴漆面較為勻化。
磨痕顯現(xiàn)原因以及處理措施
磨痕顯現(xiàn)主要指的是膜層呈現(xiàn)出輕微砂紙磨痕，或者是膩?zhàn)雍圹E，還會(huì)成軌跡狀、凹凸不平。而之所以會(huì)出現(xiàn)這一缺陷，主要有以下幾點(diǎn)原因。
(1)在對(duì)底漆層或者是膩?zhàn)訉舆M(jìn)行打磨的過(guò)程中，使用了一些較粗的砂紙。
(2)在噴漆過(guò)程中使用了銀粉漆，而這本身就存在較多的鋁粉顏料，在噴涂之后漆膜和磨痕之后總就會(huì)形成不規(guī)則排列，磨痕處的鋁粉顏料還會(huì)出現(xiàn)漫反射，這樣就會(huì)將刮痕更加清晰的現(xiàn)出來(lái)。
(3)膩?zhàn)庸瓮客曛螅瑳](méi)有直接等漆面干燥就噴涂了面漆或者是底漆，這個(gè)時(shí)候也會(huì)造成磨痕顯現(xiàn)
處理措施
在對(duì)磨痕顯現(xiàn)進(jìn)行處理的過(guò)程中，可以通過(guò)以下幾點(diǎn)來(lái)對(duì)其進(jìn)行預(yù)防。
首先，在對(duì)膩?zhàn)訉舆M(jìn)行干磨，或者是對(duì)底漆層進(jìn)行濕磨的過(guò)程中，可以選擇P320干砂紙或者是P600水砂紙對(duì)其進(jìn)行打磨，并且還需要使用電鎢燈來(lái)提升光線亮度，以此來(lái)對(duì)磨痕處進(jìn)行尋找，然后再使用填眼灰對(duì)其進(jìn)行填補(bǔ)或者是打磨整平處理。
其次，在對(duì)噴涂完底漆層之后，可以噴涂一道檢驗(yàn)指示層，又或者是使用1份漆料和9份稀釋劑混合在一起之后再噴涂一遍。之后還需要使用填眼灰按平針孔、磨痕等缺陷，等漆膜干了之后，就可以對(duì)其進(jìn)行濕磨。
最后，在膩?zhàn)訉庸瓮客瓿芍螅€需要等其充分干燥，再對(duì)其進(jìn)行濕磨、噴涂。
失光缺陷原因以及處理措施
造成失光這一漆膜缺陷的原因主要有以下幾點(diǎn)。
(1)噴涂技術(shù)存在問(wèn)題。在使用噴槍進(jìn)行噴漆處理的過(guò)程中，空氣壓力較高，在涂料還沒(méi)有達(dá)到欲噴涂表面之前，溶劑揮發(fā)率也就隨之增高。
(2)使用了劣質(zhì)溶劑，或者是漆液配比不合理 。如果部分溶劑在揮發(fā)之后，剩下的溶劑對(duì)于樹脂就沒(méi)有較為良好的溶解能力，這樣就會(huì)致使樹脂在涂層中析出而變白。
(3)漆液粘度不當(dāng)，或者是雙組分漆液放置時(shí)間較長(zhǎng)，這個(gè)時(shí)候漆液內(nèi)催干劑與樹脂部分就會(huì)固化，從而就會(huì)加大漆液粒度和粘度，并且形成粉狀噴涂，最終也會(huì)出現(xiàn)失光缺陷。
處理措施
失光缺陷處理措施如下：首先，在噴涂過(guò)程中，一定要將噴槍的空氣壓力、噴霧圖樣以及噴出量三者之間的關(guān)系有效地進(jìn)行調(diào)整，在實(shí)際操作過(guò)程中還需要對(duì)其噴涂距離進(jìn)行嚴(yán)格的控制。其次，對(duì)于缺陷，在處理過(guò)程中，可以等漆膜干固之后，使用P1 500砂紙濕磨，并且使用打蠟工序拋光；如果情況較為嚴(yán)重的話，可以將漆膜烤干、打磨平整，按照縮膜修補(bǔ)工藝來(lái)對(duì)其進(jìn)行重噴。
