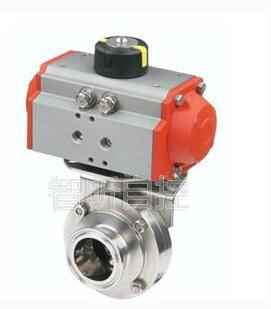

ZHIXIN/智昕氣動快裝蝶閥
D681X氣動快裝蝶閥 采用標準
D681X氣動快裝蝶閥結構，CAD圖紙，詳細資料
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
D681X氣動快裝蝶閥 執行機構及附件
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90
D681X氣動快裝蝶閥結構，CAD圖紙，詳細資料
°有±4°的可調范圍。確保與閥門的同步精度。
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
ZHIXIN/智昕氣動快裝蝶閥
D681X氣動快裝蝶閥 主要技術參數
公稱通徑 | DN（mm） | 15～150 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、蒸氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
連接方式 | 快裝式、卡箍式、外螺紋、焊接式等 | |||
D681X氣動快裝蝶閥 主要零件材質
零件名稱 | 材料 |
閥體 | 304、316、316L |
蝶板 | 304、316、316L |
密封圈 | 硅橡膠、氟橡膠、聚四氟 |
閥桿 | 304、316、316L |
填料 | 硅橡膠、氟橡膠、聚四氟 |
D681X氣動快裝蝶閥 蝶閥密封材料選用和適用溫度
材料品種 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
英語簡稱 | PTFE | SI | VITON | NR | PA |
型號代號 | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐zui高溫度 | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐zui低溫度 | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
適用工作溫度 | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
D681X氣動快裝蝶閥 外形尺寸
規格 （ISO） | A | B | D | L | H | Kg |
20 | 50 | 78 | 19.05 | 130 | 82 | 1.2 |
25 | 50 | 78 | 25.4 | 130 | 82 | 1.2 |
32 | 50 | 78 | 31.8 | 130 | 82 | 1.05 |
38 | 50 | 86 | 38.1 | 130 | 86 | 1.2 |
51 | 52 | 102 | 50.8 | 140 | 96 | 1.7 |
63 | 56 | 115 | 63.5 | 150 | 103 | 2.1 |
76 | 56 | 128 | 76.1 | 150 | 110 | 2.4 |
89 | 60 | 139 | 88.9 | 170 | 116 | 2.7 |
102 | 64 | 154 | 101.6 | 170 | 122 | 3.05 |
108 | 64 | 159 | 108 | 170 | 126 | 3.15 |
133 | 80 | 138 | 133 | 190 | 138 | 5.2 |
159 | 90 | 215 | 159 | 190 | 153 | 9.2 |
