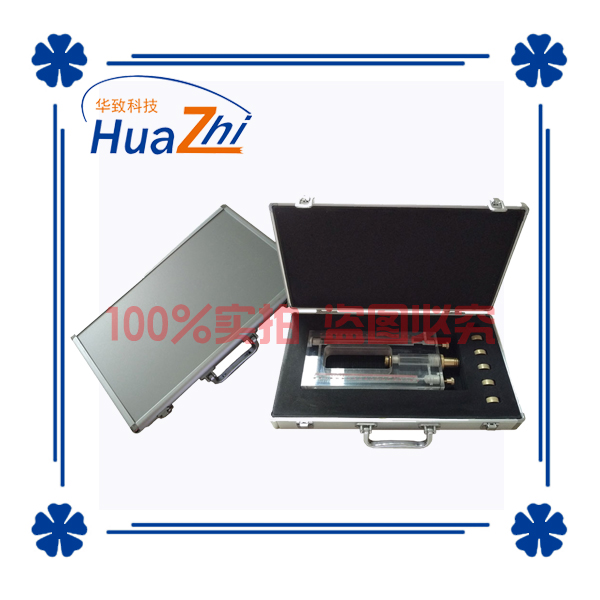

ZLD-2鉆孔多級流量計

ZLD-2鉆孔多級流量計應用領域

      ZLD-2鉆孔多級流量計用以測定煤層鉆孔瓦斯涌出初速度，以預測工作面前方煤體的煤與瓦斯突出危險性和檢驗防止煤與瓦斯突出措施的防突效果。也可用以測定防突超前鉆孔的有效影響半徑。ZLD-2鉆孔多級流量計采用噴咀節流原理設計的，當氣體流過噴咀時，流束的斷面生產收縮，同時在噴咀的兩側產生壓差，流量越大，壓力越大。當壓差一定時，噴咀孔徑越大，通過的氣體流量也越大。流量計設計有5個不同的噴咀，更換不同孔徑的噴咀，可獲得不同的流量測定范圍。

 ZLD-2鉆孔多級流量計應用領域

      用于井下直接測定采掘工作面，石門揭煤工作面和煤層區域性突出危險性配套儀器。

 ZLD-2鉆孔多級流量計原理構造

       ZLD-2鉆孔多級流量計采用噴節流原理設計。當氣體流過噴咀時，流束的斷面產生收縮，同時噴咀的兩側產生壓差。流量越大，壓差也越大。當壓差一定撕，噴咀孔徑越大，通過的氣體流量也越大。流量計設計有5個不同孔徑的噴咀，更換不同孔徑的噴咀，可獲得不同的流量測定范圍。儀器結構簡單，其構造如圖所示。主體為一套塊有機玻璃板加工而成，由水柱1、噴2、進氣咀3，旋塞4，5和噴咀底座6組成。

ZLD-2鉆孔多級流量計技術參數

量程：0～1.6Kpa

流量測定范圍：0～100L/min

儀器重量：0.8㎏

流量測量范圍：0.1～100L/min

水柱壓差讀數：0～160mm

儀器分辨率：1mmH2O

儀器外形尺寸：250x120X34mm

重量約：0.8Kg

ZLD-2鉆孔多級流量計測定注意事項

1、儀器所有“O”型密封圈必須有效密封

2、噴咀應保持清潔，節流孔無雜物堵塞，保持氣流暢通

3、測定時兩通旋塞3必須逆時方針?lè)较蛐D(zhuǎn)到位，使其內部8 X 1.9規格“O”型密封圈有效密封
