剛性防水套管

剛性防水套管是一種常見的穿墻管道承壓件，安裝在管道上能夠通過自身的主動承壓來保障管道運行的安全。按照我國防水套管現行的02s404標準圖集的規定，對于剛性防水套管進行細分的情況下能夠分為二種，A型剛性防水套管它的翼環寬度最大，B型略窄。

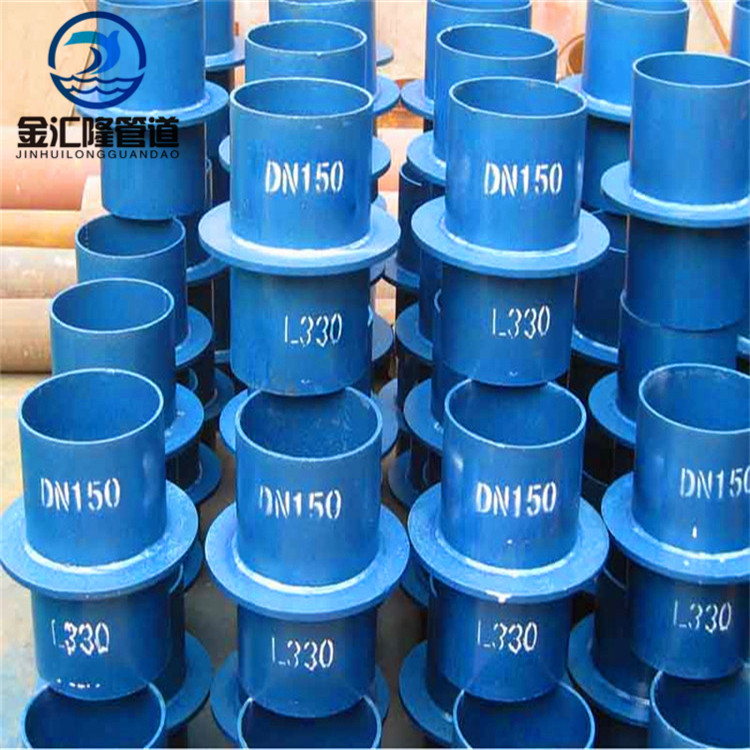

剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝于墻內（多為混凝土墻），用于通常管道穿墻，利于墻體的防水；假如僅僅是思考管道的穿墻，而不思考穿墻后，墻體兩面的防水性能以及管道的位移變形，就可以選用剛性防水套管。剛性防水套管也即是適用于管道穿墻處不接受管道振蕩和彈性變形的構（建）筑物和管道穿墻處空間有限或管道裝置先于構（建）筑物或管道的更新改造。對于有地震設防要求的地區，如選用剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性銜接。

A型的剛性防水套管有三部分組成，翼環、鋼制套管和擋板，鋼制套管的作用是保護所穿過墻體的管道不受損壞，而翼環的作用是固定鋼制套管的安裝位置以及保護鋼制套管不受墻體的下躺而損壞，擋板的作用是用來阻擋填充物，使填充物的填充位置的以保證，還控制了填充物無規律運動的后果進而控制了填充物的量使其密封性能更好。B型剛性防水套管與A型的區別在于沒有了擋板，而B型防水套管并不會因為少了擋板就失去了工作效率，相反，安裝在相應的地區后，B型剛性防水套管的工作能力也很大。

室內給排水用剛性防水套管是執行工業管道中剛性防水套管定額的，但是需要注意的是，剛性防水套管與普通防水套管在做法上是有區別的，如果是普通防水套管只能套用第八冊定額相關子目。執行剛性防水套管子目時，應套兩個子目，一個是剛性防水套管制作定額，另一個是剛性防水套管安裝定額。管徑為穿過套管的管徑。
