結構膠粘劑T沖擊剝離裝置

結構膠粘劑T沖擊剝離裝置 沖擊剝離試驗裝置 結構膠粘劑T沖擊剝離裝置 沖擊剝離長度測定儀

一、適用范圍

1  本標準適用于室溫固化結構膠粘劑韌性重要標志——T沖擊剝離長度的測定。

2  抗震設防區建筑加固所使用結構膠粘劑的韌性要求，可按本標準進行測試與合格評定。

3  GB 50728-2011 工程結構加固材料安全性鑒定技術規范。

二、原理

1  以一對軟鋼薄片膠接成T沖擊剝離試樣，在規定的條件下，對試樣未膠接端施加沖擊力，

使試樣沿其膠接線產生剝離。韌性不同的結構膠粘劑，其剝離長度有顯著差別，從中可判別出其韌性的優劣。

2  通過測量試樣剝離長度以及對不同型號膠粘劑測試數據的比較分析，可制定出以剝離長度為指標的、簡易、實用的結構膠粘劑韌性合格評定標準。

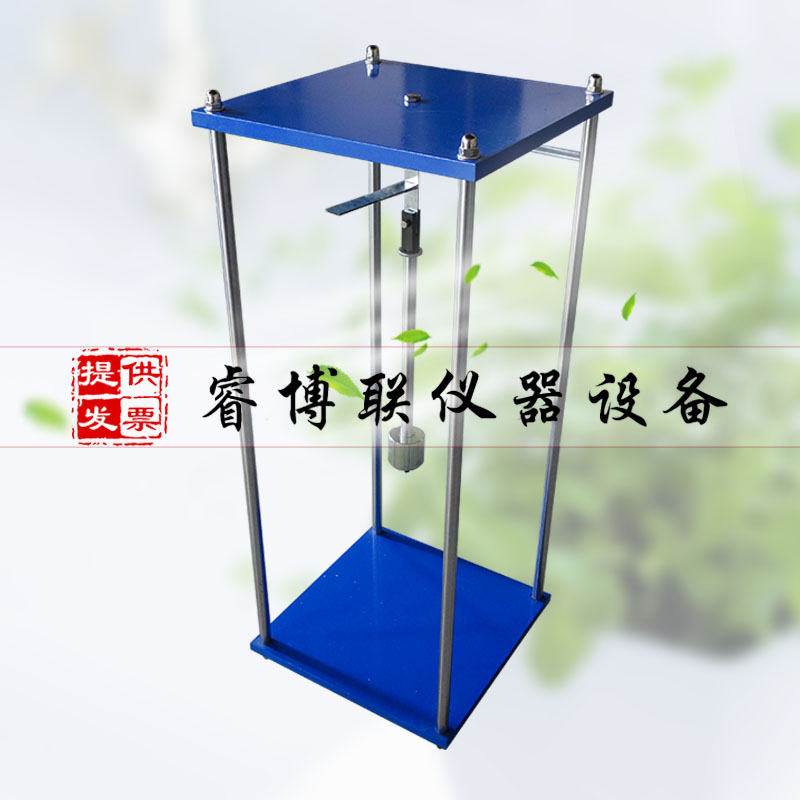

三、試驗裝置

采用自由落體式?jīng)_擊剝離試驗裝置

1、T型剝離試件

2、φ10銷棒

3、夾持器

4、沖擊塊：45號鋼制作，質量  900+5  0  g， 自由落下高度305mm±1mm

5、φ20導桿

6、φ20圓鋼桿

7、頂板（厚20）

8、螺帽

9、底板（厚16mm）
