LS68型旋杯式流速儀是一種江河水文測驗儀器，用于測定一般河流、渠道、水庫、湖泊等過水?dāng)嗝嬷蓄A(yù)定測點的平均流速，從而確定該斷面的流量。

流速的測量范圍為0.2～3.5m/s。

二、江河水文測驗儀LS68旋杯式流速儀技術數據
1、儀器的起轉速：  V₀≤0.08m/s

2、檢定公式的均方差： m≤±1.5%

3、旋杯的回轉直徑： f＝128mm

4、每二次信號間旋杯的轉數：  5轉

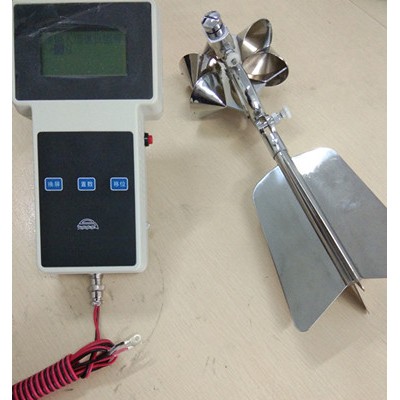

三、江河水文測驗儀LS68流速儀旋杯式流速儀儀器結構

本儀器按作用原理可分為：感應部件、傳訊盒部件及尾翼部件。

1、感應部件  為本儀器最重要的部分，它接受水流的能量并轉換為旋轉運動。其主要零件及作用為：

旋杯（1）由六個錐形杯子按一致方向固定在星狀的旋盤上組成。旋盤的中間有一孔，裝有旋軸（2），二者借旋盤固定帽（13）并緊，

齒輪上的四個爪子即與上方的接觸絲（18）斷續地接觸四次。即旋杯每五轉，接觸絲與爪子接觸一次，電路即接通一次。因此，測量者聽見相鄰的二次信號，其間旋杯旋轉五轉。

接觸絲（18）為一富有彈性的合金絲，根部用固定螺絲（25）固定在接線螺絲（30）上；懸空端的彎曲部分在齒輪凸出爪子的上方，并與爪子斷續接觸。

傳導機構由接線螺絲及其上面的尼龍部分、緊壓螺帽（27）、絕緣墊圈（28）、小六角螺帽（29）以及壓線螺帽等組成，作為聯接電路及必要的絕緣之用。

3、尾翼部件  為儀器的平衡部分，可保證測流時迎合流向。由十字交叉的尾翼（35）和平衡錘（36）等所組成。在使用前應調整下翼槽中的平衡錘，使整個儀器在靜水中保持水平的平衡。

四、江河水文測驗儀LS68旋杯式流速儀儀器的安裝和拆洗

1、儀器的安裝

（1）打開儀器箱，手握軛架，將儀器輕輕地提起。

（2）卸下旋盤固定器，裝上頂頭一頂針，固緊軛架頂螺絲。

（3）把儀器安裝在懸桿中間的孔中，并上緊懸桿螺絲。

（4）懸桿的底孔裝上鉛魚，用固定螺絲固緊。

（5）懸桿的上孔借助繩鉤聯掛在鋼絲繩的牛眼中，并上緊滾花螺帽。

（6）把儀器掛起，用平衡錘調整儀器的平衡，然后用三用扳手固緊。這一試驗應當在當?shù)氐撵o水中進行。

（7）把雙股膠質線一端的兩線頭分別接到儀器的偏心筒和軛架的接線柱上，而另一端的兩線頭接計數器。

（8）轉動旋杯，再一次試驗計數設備能否正常工作。

（9）最后，對各部分的緊固螺絲、螺帽和聯接機構等的可靠性再作一次周密的檢查，證實正確無誤后，即可下水開始工作。

2、儀器的拆洗

（1）儀器測流完畢后，須立即在當?shù)赜酶擅聿羶羲帧?/p>

（2）打開側蓋，松開上部軛架頂螺絲，取下偏心筒，用鑷子裹住棉花球，擦試偏心筒孔內及旋軸周圍的污水，在鋼珠、齒輪和旋軸螺紋處注以儀器油。

（3）傳導機構如有銅綠時，應立即擦凈，并涂一薄層的黃油。

（4）將頂頭—頂針取下，周圍用干毛巾擦凈，油室中如含有水份或泥沙，可先用汽油（煤油）晃洗幾次，然后，再用鑷子夾住小棉球擦試干凈，注入儀器油，放回箱內指定的位置。

（5）將頂窩用小棉球擦試干凈，注以儀器油。

（6）將偏心筒裝回，并用軛架頂螺絲固定。

（7）用旋盤固定器代替頂頭—頂針裝于軛架下部孔中，以防頂針尖在運輸和攜帶過程中由于振動而斷裂。

在測流條件比較惡劣——多沙、多水草的情況下，旋軸必須進行拆洗，方法如下：

（1）左手握住旋杯，右手拿住三用扳手按反時針?lè)较驍Q下旋盤固定帽。

（2）左手扶住旋杯，并使其略為傾斜，右手拿住旋軸下部輕輕地往外抽，旋軸和旋杯即可分離。

（3）用干毛巾擦拭旋軸和旋杯的各細部的污物、泥沙、水草

等，然后在旋軸的螺紋處注入儀器油。

（4）按上述（2）、（1）的相反動作把旋軸和旋杯裝進軛架。安裝時，必須注意旋杯的上、下方向不要搞錯，其正確的方向?yàn)椋盒D(zhuǎn)動方向?yàn)榉磿r(shí)針?lè)较颍◤纳贤驴矗?，如圖2所示。

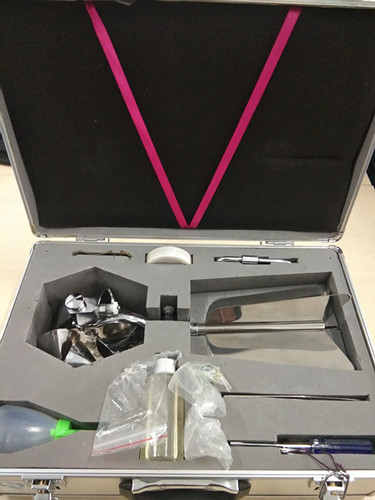

3、儀器的裝箱

（1）手握軛架，將尾翼插入儀器箱的小槽中；旋盤固定器（或頂頭）放進頂頭座中，然后將整個儀器裝妥。

（2）檢查儀器及其附件，裝妥并無缺少后，即可蓋上箱蓋。

五、江河水文測驗儀LS68旋杯式流速儀使用期限

1、在遵守儀器使用和保養規則的情況下，本儀器的使用期限為10年。

2、流速儀檢定公式在正常的使用下，穩定期一般為一年或使用200小時，逾期應送檢定單位重新檢定。
