一、產品簡介

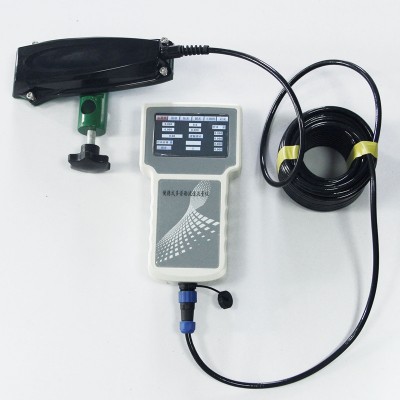

    手持式多普勒流速儀/流量測定儀，利用多普勒原理可測量非滿管（圓管、蛋形管或其它異形管）流量，可提供瞬時流量值和累計流量值，儀表內置256M數據存儲空間，外置4GSD卡存儲器傳感器可在惡劣的現場和污水水質下長期工作，可選配短信或GPRS無線模塊實現遠程遙測。是應用信號處理技術研發的多點、多層面流速分析儀，其最大特點是可任意按需要安裝在被測河流或渠道側面、底部或頂部，按現場情況任意設置向上、向下發射或向左、向右發射角度，從而準確測量出從水底到水面不同深層，從左到右不同距離上，根據多個流速數據、計算出平均流速。根據現場水位的測繪能簡單的測算各種規則或者非規則流體的截面面積繪制簡單庫容圖。大大簡化了水利傳統測流方法，并在準確性、穩定性，實時性上有了質的飛躍。

任意一個河流或渠道，只要有一臺TD-F3L測量儀，就能準確測出水的流態分布、流速數據及流量。

二、 特點

（1）、單只流速傳感器，安裝方便適合市政污下水管渠道、不滿管管道、各種渠道、不規則河道、天然溪、排污口等流量測量并可隱蔽安裝，可以做到長期穩定可靠工作。

（2）、既可順流速、也可水位、水深方便統計。

（3）、大屏幕觸摸屏，不僅有中文，還有配合圖形，方便操作及流態分析。

（4）、可通過SD卡存儲數據導出表格文件，實時顯示流速曲線、圖形軟件，便于水流流態分析研究。

（5）、低功耗測速，內置充電電池、是目前最輕便的多普勒流速儀之一。

（6）、內置壓力式水位傳感器、溫度傳感器。

（7）、具有SD卡大容量存儲器?？梢源鎯κ陻祿ǜ鶕D卡容量）

（8）、適合市政污下水管渠道、不滿管管道流量測量。

三、主要技術指標

應用范圍：

可以測量所有河流及渠道可以是矩形、梯形或涵洞或自定義型渠道河道流速流量。

主機：

供電電源：內置電池供電

使用溫度：-20℃—50℃

濕度：小于90%

流速傳感器：

溫度：-10℃—60℃

最高耐壓（包括輸出信號線接頭）：水下800米。

流速測量性能：

最大剖面≤10m

最大流速10m/s

測量精度：±0.5%±2mm/s

水位測量性能：

量程0-10米（其他量程可選）

分辨率1mm

精度：±0.5%±10mm

水溫測量性能

溫度0-60度

誤差:±0.5°

四、使用注意事項及維護

1. 1. 本產品為高精度測速、測流產品。尤其是傳感器，它是水聲型多普勒傳感器，要避免碰撞或高處跌落,雜物過多場合需定期清除雜物，以免影響測量。

2. 2. 河流、渠道內雜物較多時，為能準確測量流速，要將流速傳感器隱蔽安裝（如安裝在格柵下或保護井內）。

3. 3. 設備使用前先充滿電、在使用，內置大容量可充電電池，請定期充電。

4. 4. TD-F3L型測流裝置售后服務承諾：

①“三包”一年，服務及時；

②終生維修，并按成本價提供配件；

五、安裝使用
1.流速傳感器安裝
  流速傳感器首先安裝在水下，應盡量靠近水底，河流渠道安裝點附近應無分支，流場較穩定，傳感器安正常為水平迎流方向、傳感器盡量放入水底。

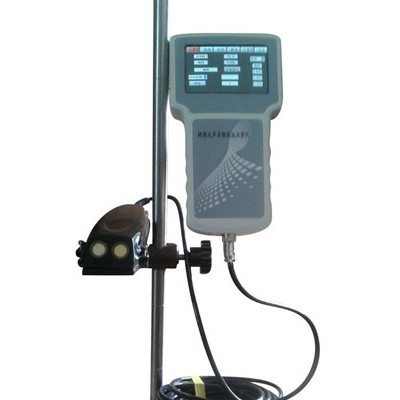

測桿標準為3米、遇到深水區可以加長測桿或者選配鉛魚懸掛測量（鉛聯系銷售商購買）
2.內置水位傳感器
流速傳感器底部安裝了壓力式水位傳感器、請避免傳感器插入到污泥里、堵上壓力傳感器測試口。
3.手持主機使用
儀表為內置電池供電、每次使用前請充電5小時以上（本機內部有充滿保護）無需擔心過充，充電器綠燈亮為充滿，每次沖滿預計使用10-20小時。
儀器存儲為方式是SD卡存儲，需要保存數據請查看是否已經插入SD卡。
儀表連接傳感器請確保關機狀態、連接完成后打開開關使用
其它不確定因素,請與廠家聯系。
