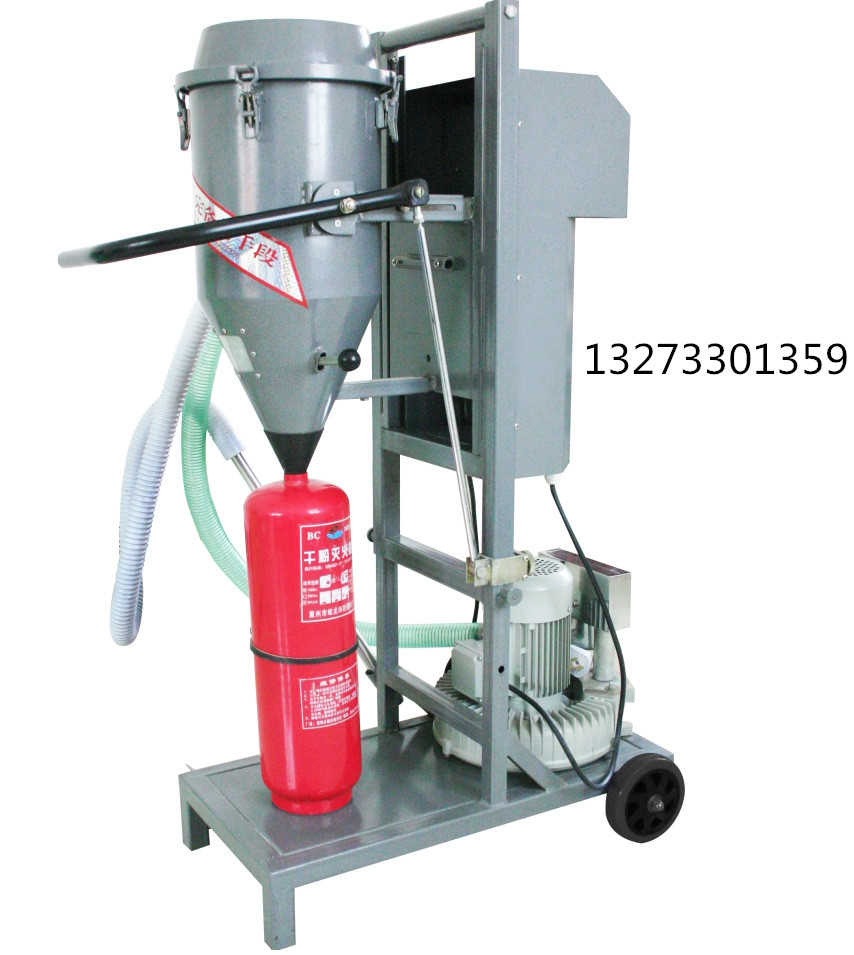

干粉滅火器灌裝機操作簡單

滅火器灌裝機自動灌裝干粉裝置，滅火器干粉自動灌裝機械設備技術領域。它由真空泵、真空罐、灌裝控制器、過濾罐、注粉頭等構成，真空罐的兩側分別設有過濾罐和灌裝控制器，過濾罐通過連通管與真空罐連通。灌裝控制器的下方設有計量秤，灌裝控制器與計量秤之間設有注粉頭，注粉頭通過灌裝控制器分別與過濾罐和粉料倉連接，本實用新型灌裝時無粉塵污染，解決了現有灌裝過程中干粉粉塵散溢飄散，對工作人員的身體健康造成很大的傷害，且飄散在空氣中的干粉粉塵也會造成環境污染的問題，是消防器材生產、維修廠家對各種規格的手提式及推車式干粉滅火器進行灌裝的理想設備，亦可適用于其它充裝粉末介質形式類的產品灌裝使用。

1. 一種滅火器灌裝機自動灌裝干粉裝置，它由真空泵、真空罐、真空泵控制器、灌裝控制器、過濾罐、注粉頭構成，其特征在于 ：真空罐上設置有真空泵控制器；真空罐的兩側呈對稱狀分別設置有過濾罐和灌裝控制器，過濾罐和灌裝控制器通過連通軟管連接 ；灌裝控制器的下方設置有計量秤，其中一計量秤的一側設置有真空泵，真空泵通過導管與真空罐連接，灌裝控制器與計量秤之間設置有注粉頭，注粉頭通過灌裝控制器分別與過濾罐和粉料倉連接，所述的真空泵通過導線與真空泵控制器連接，過濾罐通過連通管與真空罐連通。

2.根據權利要求1所述的滅火器灌裝機自動灌裝干粉裝置，其特征在于 ：所述的注粉頭由注粉管、負壓管、泄壓管和灌裝頭構成，灌裝頭為一中空結構的圓形片狀物，灌裝頭的底部設置有灌裝口，灌裝口內設置有注粉管，注粉管兩側的灌裝頭上分別設置有負壓管和泄壓管，灌裝口的圈周設置有橡膠密封墊。

3. 根據權利要求 1 所述的滅火器灌裝機自動灌裝干粉裝置，其特征在于 ：所述的過濾罐由罐體、三通管、回嘴、過濾芯構成，罐體的頂部設置有三通管，罐體的底部設置有回嘴，罐體內頂部設置有過濾芯。

4.根據權利要求1所述的滅火器灌裝機自動灌裝干粉裝置，其特征在于 ：所述連接真空罐和真空泵的導管上設置有單向閥。

5.根據權利要求3所述的滅火器灌裝機自動灌裝干粉裝置，其特征在于 ：所述的三通管上設置有截止閥 A和截止閥 B。

一種滅火器灌裝機自動灌裝干粉裝置

技術領域本實用新型涉及一種滅火器灌裝機自動灌裝干粉裝置，屬滅火器干粉自動灌裝機械設備技術領域。

背景技術

干粉滅火器主要是由盛裝粉末的粉筒、貯存氮氣或二氧化碳的鋼瓶、裝有進氣管和出粉管的器頭以及輸送粉末的噴嘴組成。干粉滅火器是以高壓氮氣或二氧化碳氣體作為動力，噴出粉末撲滅火災。作為滅火介質的干粉，在滅火器出廠或使用耗盡后，都需要向滅火器的粉筒內灌裝干粉。傳統的干粉灌裝方式是采用人工直接在滅火器的器頭灌裝，由于滅火器干粉細小且質輕，在灌裝過程中干粉粉塵散溢飄散在空氣中，久而久之對工作人員的身體健康造成很大的傷害，且工作效率低，同時，飄散在空氣中的干粉粉塵也會造成環境污染。

發明內容

本實用新型的目的在于 ：提供一種在干粉灌裝過程中可有效防止干粉散溢飄散，且工作效率高，以解決現有干粉灌裝過程中干粉粉塵散溢飄散，對工作人員的身體健康造成很大的傷害，且飄散在空氣中的干粉粉塵也會造成環境污染問題的滅火器灌裝機自動灌裝干粉裝置。

本實用新型的技術方案是 ：

一種滅火器灌裝機自動灌裝干粉裝置，它由真空泵、真空罐、真空泵控制器、灌裝控制器、過濾罐、注粉頭構成，其特征在于 ：真空罐上設置有真空泵控制器 ；真空罐的兩側呈對稱狀分別設置有過濾罐和灌裝控制器，過濾罐和灌裝控制器通過連通軟管連接 ；灌裝控制器的下方設置有計量秤，其中一計量秤的一側設置有真空泵，真空泵通過導管與真空罐連接，灌裝控制器與計量秤之間設置有注粉頭，注粉頭通過灌裝控制器分別與過濾罐和粉料倉連接，所述的真空泵通過導線與真空泵控制器連接，過濾罐通過連通管與真空罐連通。

所述的注粉頭由注粉管、負壓管、泄壓管和灌裝頭構成，灌裝頭為一中空結構的圓形片狀物，灌裝頭的底部設置有灌裝口，灌裝口內設置有注粉管，注粉管兩側的灌裝頭上分別設置有負壓管和泄壓管，灌裝口的圈周設置有橡膠密封墊。所述的過濾罐由罐體、三通管、回嘴、過濾芯構成，罐體的頂部設置有三通管，罐體的底部設置有回嘴，罐體內頂部設置有過濾芯。所述的三通管上設置有截止閥 A 和截止閥 B。所述連接真空罐和真空泵的導管上設置有單向閥。

本實用新型的有益效果在于 ：

該滅火器灌裝機自動灌裝干粉裝置由于采用上述技術方案，了現有干粉灌裝過程中干粉粉塵散溢飄散，對工作人員的身體健康造成很大的傷害，且飄散在空氣中的干粉粉塵也會造成環境污染的問題，優化了工作環境，同時也大大地提高了工作效率，以灌裝 4 公斤滅火器為例，每小時可灌裝約 320-380 瓶，每 8 小時班產約3000 瓶。該滅火器灌裝機自動灌裝干粉裝置集自動送粉、自動去皮、自動灌裝、自動計量、脈沖反吹清洗、灌裝重量實時顯示、灌裝時無粉塵污染等優點于一體，實現了干粉滅火器快速灌裝的目的，是消防器材生產、維修廠家對各種規格的手提式及推車式干粉滅火器

1、真空泵，2、真空罐，3、真空泵控制器，4、灌裝控制器，5、罐體，6、注粉頭，7、連接件，8、三通管，9、回嘴，10、過濾芯，11、截止閥 A，12、截止閥 B，13、連通軟管，14、計量秤，15、導管，16、連通管，17、單向閥，18、注粉管，19、負壓管，20、泄壓管，21、灌裝頭，22、灌裝口，23、橡膠密封墊。
