RBT-T139-E6905-L0081

第一部分：本地監控

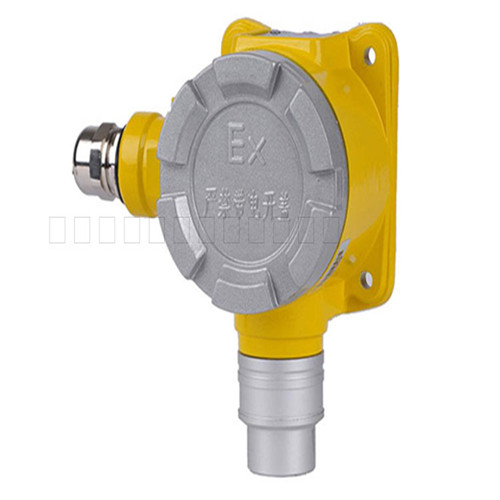

氣體報警控制器與氣體探測器之間采用m-bus兩總線通訊?？刂破鳛榉欠辣a品安裝在值班室或監控室，氣體探測器為防爆型產品，防爆等級為Exd IIC T6 Gb可安裝在危險場所的1區2區。

    控制室通過查詢的方式獲取探測器的信息，經高速CPU數據處理，通過LCD顯示出現場探測器的濃度、狀態，當探測器濃度超限時，控制器會發出聲光報警同時輸

出控制器聯動外接設備。

若現場選裝電磁閥或排風扇，控制在濃度報警的同時會輸出聯動信號切斷電磁閥啟動排風扇。

第二部分：無線信息遠傳

無線信息遠傳是將每臺控制器的數據遠傳通過RE-DTU GPRS/GSM數據模塊遠傳至數據中心，實現遠傳的前提是需建立數據中心（服務器，固定的公網IP）

    RE-DTU GPRS/GSM數據輸出模塊，內置SIM卡，每月需開通50M流量

    服務器，租賃或自建，并安裝上位機軟件。

第三部分：異地訪問

    客戶端登陸IP地址（訪問服務器），訪問每臺控制器的數據信息（控制器狀態、現場探測器的濃度值）可將信息導出到Excel，方便跟蹤、查詢、打印等后期處理。

產品技術參數：

通訊方式：M-BUS

工作電壓：主電：AC220V±15% 備電：DC36V±15%

顯示方式：LCD顯示

可配接的探測器：

? RBT-6000-ZL

? RBT-6000-ZLG系列

? RBT-6000-ZLGX系列

負載容量：≤9路

連接線纜：RVS 2×2.5mm2

傳輸距離：＜1000米

產品優勢

1.M-BUS兩總線通訊

M-BUS兩總線通訊，安裝簡單，布線經濟。連接線纜采用RVS 2×2.5mm2

2.顯示直觀、清晰

控制器采用高亮LCD顯示，可顯示主機工作時間，監控探測器的運行狀態、實時濃度。

自動故障檢測，能準確指示故障部位及類型（故障代碼E1~E8）

故障代碼：

                       E0： 顯示板和輸出板不通訊

                       E1：當前地址探測器傳感器故障

                       E2：當前地址探測器通訊故障

                       E3：當前地址探測器存儲芯片故障

                       E6：控制器時鐘芯片通訊故障

                       E7：控制器存儲芯片通訊故障

                       E8：連接探測器的回路短路

3.大容量的存儲功能

內置大容量的數據存儲，能記錄1000條報警信息，100條開機時間信息以及100條關機時間信息，數據掉電不丟失。

4.安全性能高

控制器采用多重密碼保護，操作級別不同，密碼不同，安全性高。

5.控制器可對監控探測器在線校零

6.控制器可對監控探測器在線標定

7.控制器可手動聯動輸出控制信號

8.控制器可手動聯動輸出控制信號

9.多信號輸出

? 2組繼電器觸點信號輸出（標配）  內置2組繼電器信號輸出，可聯動控制排風扇或電磁閥等設備，聯動信號可手動或自動輸出。

? 10組繼電器觸點信號輸出（選配）  選配MK-ZL-W10執行器，可輸出10組無源（或有源，可根據需求定制）開關量信號，實現分區控制器

? 輸出標準modbus /RTU協議的485信號（選配）  選配RS-485型模塊，可輸出標準modbus/RTU協議的RS485信號，能與上位機控制系統聯網，實現異地監控。

? 輸出4-20mA信號  選配4-20mA模塊，可輸出4-20mA，

? GPRS/GSM  選配RE-DTU GPRS/GSM數據傳輸模塊，可將控制器的數據傳到上位機實現集中監控，同時可以在濃度發生報警后發短信給負責人。

10.安裝方便

      專用的安裝支架，現場安裝方便

應用范圍：

 石油化工、煉油廠，天然氣管道傳輸、儲油罐等領域的集中監控。
