電動執行器 閥門電動裝置 電動閥門 電動頭 電動球閥 電動蝶閥 電動閘閥等
企業會員
產品價格￥2000.00元/臺
產品品牌揚修電力 電修
最小起訂≥1 臺
供貨總量1000 臺
瀏覽次數294
企業旺鋪http://yangxiu.48903.com/
更新日期2021-11-27 15:57
會員級別：企業會員
身份認證：
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
揚州市揚修電力設備有限公司
聯 系 人：柏晨(先生) 職員
電子郵箱：2881361538@qq.com
聯系手機：13585232797 [發送短信]
聯系固話：0514-80821558
聯系地址：揚州市邗江區朱塘路110號
品牌： |
揚修電力 電修 |
所在地： |
江蘇 揚州市 |
起訂： |
≥1 臺 |
供貨總量： |
1000 臺 |
有效期至： |
長期有效 |
電壓： |
380V |
電機： |
0.55KW |
電流： |
2.40A |

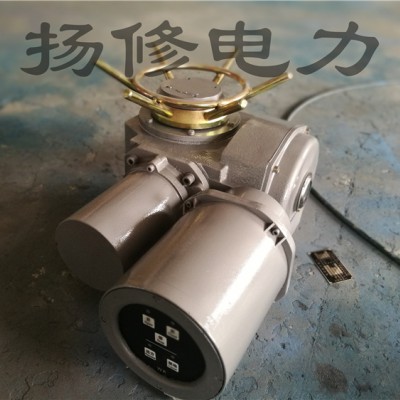

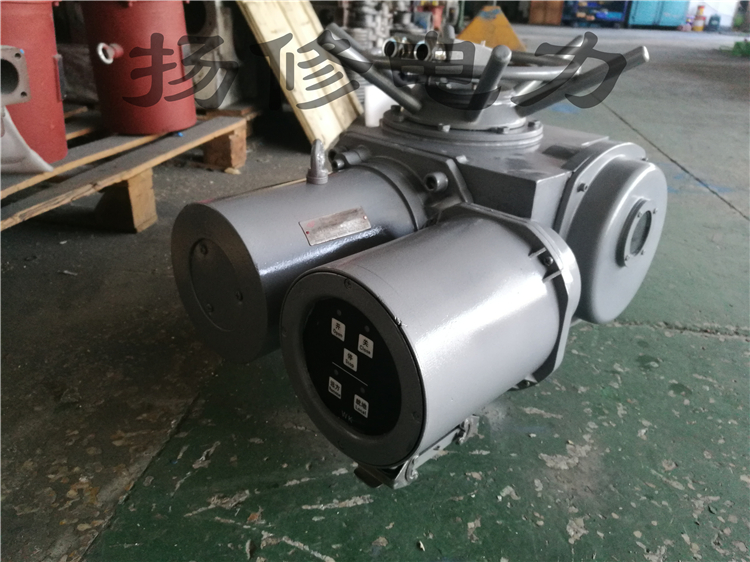

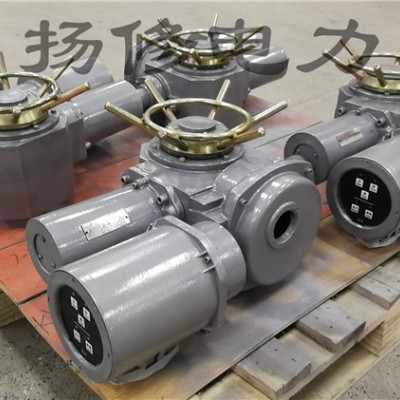

閥門電動頭DZW30-24-A00-WK2一體化機型；
適配閥門：閘閥.截止閥. 調節閥. 漿液閥
開關型，適用于對閘閥、截止閥等閥門進行操作，防護等級IP55（為lP65），輸出轉矩范圍：50-10000Nm，輸出轉速范圍：12-36rpm。
型號主要有：DZW10-18-A00-WK,DZW20-18-A00-WK,DZW30-18-A00-WK,DZW45-18-A00-WK,
DZW60-18-A00-WK,DZW90-18-A00-WK,DZW120-18-A00-WK,DZW180-18-A00-WK,DZW250-18-A00-WK等；
一、概述
整體控制式閥門電動裝置（以下簡稱WK）是在DZW 開關型電動裝置的基礎上，增加了電氣控制部分，即 WK 型功率控制部分，將機械傳動與電氣控制合為一體，具有現場操作和遠方操作控制等功能，現場調試極為方便，適用于對開環控制系統中各類閥門進行開關操作和控制。 電控部分由薄膜按鍵面板、功能板和交流接觸器等組成，電控部分通過插件及緊固螺栓和電動裝置連接，可方便拆卸或更換；也可實現分體控制。
二、主要技術參數
電源：AC380V 50Hz 三相三線制
閥位信號：輸出4～20mA（或0～20mA）
防護等級：IP55
環境溫度：-20℃～+60℃
輸出功率：0.030～15kW
三、操作
WK 可分別在“遠方”或“就地”狀態下操作，當每次接通電源后均處于 “遠方”狀態，如果需要進行“就地”操作時，按一下“就地”按鍵，將“遠方”狀態切換至“就地”狀態，此時，“遠方”狀態指示的綠色發光管熄滅，就地”狀態指示的紅色發光管亮，遠方操作的“開、關、停”按鍵不起作用，只能在就地操作面板上操作“開、關、停”按鍵。
在開啟閥門過程中，紅燈閃，綠燈亮；
在關閉閥門過程中，綠燈閃，紅燈亮；
閥門處于“全開”位置，紅燈亮，綠燈滅；
閥門處于“全關”位置，綠燈亮，紅燈滅。
“就地”操作結束后，應按一下“遠方”按鍵切換至“遠方”操作狀態。 電動裝置的調整可參照《DZW 型閥門電動裝置使用說明書》，電氣接線見WK接線圖。
四、調整閥位信號
注意：閥位信號調整應在電動裝置調整結束后進行。
閥位信號指示（又稱開度指示）部分由機械位置指示器（在電動裝置控制腔內）、開度模塊（固定在機械位置指示器上）、開度電源（WK 自身提供開度電源）及開度指示表（0～10mA 或4～20mA 電流表，由用戶自備）等組成。 在調整閥位信號時需注意：WK 的閥位指示信號，一般選用電位器 W1（安裝在機械位置指示器上）作為信號傳感器件。在實際調試過程中，調節機械位置指示器上的動齒輪與圓柱齒輪組相配合，可適應不同閥門的轉圈數。電位器W1 由圓柱齒輪組帶動，當改變轉圈數時，會造成電位器W1 的旋轉方
向有順時針為關或逆時針為關兩種情況。 在閥門信號調整過程中，先手動或電動操作電動裝置朝關向運行，此時觀察電位器W1 的旋轉方向，防止在關過程中電位器W1 旋到極限位置導致?lián)p壞電位器 W1，同時觀察開度指示表。當電動裝置在關過程中，開度指示表的sasdzf
電流應逐漸減小，如果電流逐漸增大，說明電位器W1 的方向反了，此時只需將電位器 W1 出線端的三芯插件反向插入即可（配置 WKD-2 開度模塊的只需切換反向開關即可）。
當閥門處于“全關”位置，電位器 W1 順時針或逆時針旋轉至終端位置時，開度電流表指示應為4mA（或零位）；此時開度電流表顯示閥門處于“全關”位置。手動（或電動）調整閥門至“全開”位置時，通過調節滑動齒輪與圓柱齒輪組的配合，在電動裝置全行程運行時，使電位器 W1 旋轉的角度小于300°（極限 330°）而盡可能大于180°。這樣可使開度表平穩正常指示。
當閥門處于“全開”位置，開度表指示應為 20mA（或滿度），如果達不到上述要求時可反復調節開度模塊上的零位、滿度調節電位器，使閥門在“全開”位置時開度指示為20mA 或100％的滿度。當再次手動（或電動）調整閥門至“全關”位置時，開度表指示應從20mA（或滿度）平穩降至 4mA（或零位）。
閥門電動頭DZW30-24-A00-WK2一體化機型；
