GBT8815-6.4電線電纜烯塑料熱變形試驗裝置

GBT8815-6.4電線電纜烯塑料熱變形試驗裝置 熱變形試驗裝置 熱變形儀器 熱變形儀器

3.5熱變形的測定

3.5.1試樣

試樣為直徑12mm的圓形片，或邊長12mm的正方形片，厚度為1.25±0.15mm。

3.5.2試驗設備（熱變形裝置）

試驗設備見圖1，其主要組成部分為：

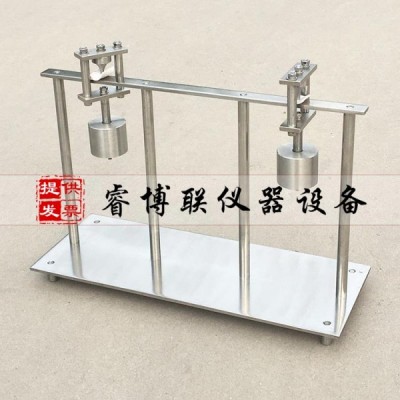

圖1 熱變形試驗設備

1、天板2、定位螺絲3、掛重螺絲

4、重錘5、圓柱壓棒6、試樣7、水平支座

3.5.2.1ji架，由夾板和定位螺絲

3.5.2.2圓柱形重錘，其質量應使作用于圓柱形壓棒上的向總拉力為3.5±0.02N。

3.5.2.3圓柱形壓棒，端部為平面，直徑為3.15±0.03mm。

3.5.2.4水平支架，供放置試樣用。

裝配圓柱形壓棒，機架和圓柱重錘時，應使重力中心正好處于壓棒ding端；而且當壓棒下端處于試樣中心時，它不與設備的其它部分接觸為防止擺動，可裝導向裝置。導向裝置不應帶摩擦。

3.5.3試驗步驟

在室溫下測量試樣加壓處的厚度。如果用千分表，應有適當大的接角點，而且只能對試樣施加輕微的壓力。將試驗設備和試樣開放入烘箱內，保持溫度120±2℃放置位置應無震動，或安在防震支架上，不得有可能引起震動的設備，如直接連在烘箱上的空氣攪拌裝置，1h后，將試樣放在水平支架上，加圓柱形重錘到試樣加壓處，再恒溫1h。從烘箱中取出整個試驗設備，在室溫下冷卻1h。然后取下試樣，立即用試驗開始時所用儀器測量試樣變形部分的厚度。
