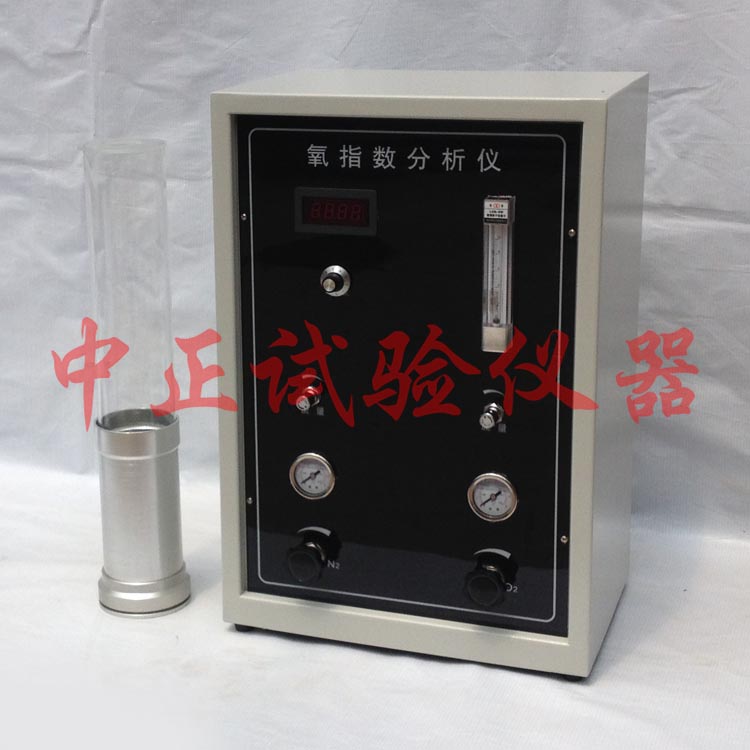

XWR-2406氧指數分析儀 數顯氧指數分析儀 氧指數測定儀 數顯氧指數測定儀

一、氧指數分析儀說明：

1、產品名稱：數顯氧指數測定儀又名：氧指數分析儀，由滄州中亞試驗儀器有限公司生產，產品型號：XWR-2406(產品型號采用《JBT 10059-1999 試驗機與無損檢測儀器型號編制方法》定義)

2、產品原理及作用：

明確氧指數的定義及其用于評價高聚物材料相對燃燒性的原理；

了解XWR-2406型氧指數測定儀的結構和工作原理；

掌握運用XWR-2406型氧指數測定儀測定常見材料氧指數的基本方法；

評價常見材料的燃燒性能。

    物質燃燒時，需要消耗大量的氧氣，不同的可燃物，燃燒時需要消耗的氧氣量不同，通過對物質燃燒過程中消耗Z低氧氣量的測定，計算出物質的氧指數值，可以評價物質的燃燒性能。所謂氧指數（Oxygen index），是指在規定的試驗條件下，試樣在氧氮混合氣流中，維持平穩燃燒（即進行有焰燃燒）所需的Z低氧氣濃度，以氧所占的體積百分?jǐn)?shù)的數值表示（即在該物質引燃后，能保持燃燒50mm長或燃燒時間3min時所需要的氧、氮混合氣體中Z低氧的體積百分比濃度）。作為判斷材料在空氣中與火焰接觸時燃燒的難易程度非常有效。一般認為，OI<27的屬易燃材料，27≤OI<32的屬可燃材料，OI≥32的屬難燃材料。XWR-2406型氧指數測定儀，就是用來測定物質燃燒過程中所需氧的體積百分比。

    氧指數的測試方法，就是把一定尺寸的試樣用試樣夾垂直夾持于透明燃燒筒內，其中有按一定比例混合的向shang流動的氧dan氣流。點著試樣的上端，觀察隨后的燃燒現象，記錄持續燃燒時間或燃燒過的距離，試樣的燃燒時間超過3min或火焰前沿超過50mm標線時，就降低氧濃度，試樣的燃燒時間不足3min或火焰前沿不到標線時，就增加氧濃度，如此反復操作，從上下兩側逐漸接近規定值，至兩者的濃度差小于0.5％。

參照標準：GB/T 2406-1993《塑料燃燒性能試驗方法氧指數法》。

二、氧指數分析儀結構簡介：

    氧指數測定儀由燃燒筒、試樣夾、流量控制系統及點火器組成。

燃燒筒為一耐熱玻璃管，筒的下端插在基座上，基座內填充一定高度的玻璃珠，玻璃珠上放置一金屬網，用于遮擋燃燒滴落物。試樣夾為金屬彈簧片，對于薄膜材料，應使用U型試樣夾。流量控制系統由壓力表、穩壓閥、調節閥、轉子流量計及管路組成。點火器火焰長度可調，試驗時火焰長度為10mm。

三、依據標準：

依據《EN ISO 4589-2:2006-06室溫氧指數測試》及《GBT 2406-1993 塑料燃燒性能試驗方法 氧指數法》《GBT 8924-2005 纖維增強塑料燃燒性能試驗方法氧指數法等要求生產。

四、結構參考圖：

1 琥璃燃燒簡、 2 試樣、 3 試樣夾、 4 銅絲篩網、 5 鋼絲篩網、 6 璃璃珠、 7 分布板、 8 M10×1螺絲、 9 尼龍管、 10 氮?dú)饨涌凇?11 氧氣接口、 l2 M10×1螺母

五、氧指數分析儀實驗內容及方法：

1、檢查氣路，確定各部分連接無誤，無漏氣現象。

2、確定實驗開始時的氧濃度：根據經驗或試樣在空氣中點燃的情況，估計開始實驗時的氧濃度。如試樣在空氣中迅速燃燒，則開始實驗時的氧濃度為18%左右；如在空氣中緩慢燃燒或時斷時續，則為21%左右；在空氣中離開點火源即馬上熄滅，則至少為25%。根據經驗，確定該地板革氧指數測定實驗初始氧濃度為26%。氧濃度確定后，在混合氣體的總流量為10l/min的條件下，便可確定氧氣、氮?dú)獾牧髁俊＠纾粞鯘舛葹?6%，則氧氣、氮?dú)獾牧髁糠謩e為2.5l/min和7.5l/min。
