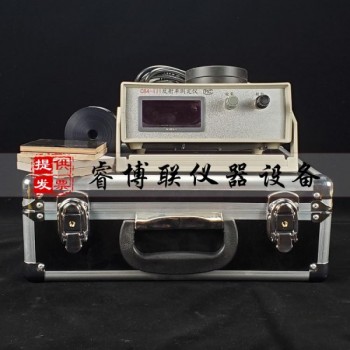

C84-Ⅲ型反射率測定儀 反射率測定儀檢測試CM84-3油漆涂料顏料油墨遮蓋對比率

一、概述：

我公司生產的C84-Ⅲ型反射率測定儀是為涂料、顏料、油墨等化工行業貫徹執行國際標準、*標準而研制的儀器。它可用于漆膜遮蓋力的測定。該儀器完全符合國際標準ISO3906-1980(E)、*標準GB/T13452.3-92、GB9270-88、GB5211.17-88對該儀器的規定要求。

二、工作原理：

本儀器由探頭、主體、標準板（黑白各一塊）、工作陶瓷板(黑白各兩塊)等組成。 探頭采用0°照射，漫反射接收的原理。當試樣的反射光作用于硅光電池表面產生電訊號輸入到直流放大器進行放大，并予以讀數顯示（詳見光路原理圖及儀器框圖）。

三、主要技術參數：

1、測量范圍：0~100

2、重復精度：0.3%

3、顯示數據與反射光強度成正比

4、儀器的光普靈敏度近似等于Sc與Y的乘積

5、環境溫度：20°±5°；相對濕度<85%

6、輸入電源：220V±10% 50Hz

四、使用方法：

1、把探頭與電控箱連接，同時接上電源，開機預熱10-15分鐘。此時應把探頭放在黑色標準板上為佳。

2、校零：把探頭放在黑色標準板上，調整主機上的校零旋鈕，使主機數字顯示為000.0，允許變動±0.1.

3、校正標準值：把探頭放在白色標準板上，調整主機的校標旋鈕，使主機顯示的數值與白色標準板的標定一致。允許變動±0.1反復調整一次（校零、校標）。

4、測量RB值：把探頭移至放有試樣的黑色工作陶瓷板上，顯示器所顯示的數值即為RB值。

5、測量RW值：把探頭移至放有試樣的白色工作陶瓷板上，顯示器所顯示的數值即為RW值。

6、計算求得對比率 對比率（遮蓋率）= RB/RW×*

五、注意事項：

1、為保證測量精度，測量環境溫度應接近25°C。儀器應經常校準，允許偏差為±0.3，若大于0.3需要新校準。

2、為克服硅光電池的光照疲勞現象，在測試的間隙時間內應將探頭放在黑色標準板上面。減少插頭的拔插次數，以免損壞插頭，造成接觸不良。

3、白色標準版應遠離污染，否則會影響測量精度。如有污漬可用高級繪圖橡皮除凈。

4、試樣的制備應嚴格依照相關的標準GB9271-88的規定進行。
