GBT25993-B透水路面磚劈裂抗拉試驗裝置 混凝土路面磚抗拉夾具 路面磚劈裂抗拉夾具 劈裂抗拉夾具 劈裂抗拉壓板

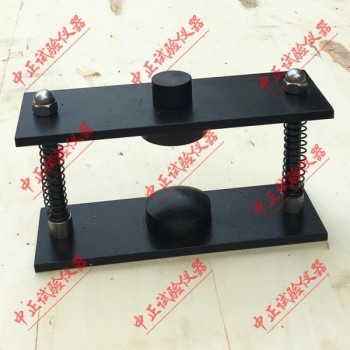

一、透水路面磚劈裂抗拉試驗裝置產品簡介：

本設備適用于透水路面磚的劈裂抗拉的試驗方法。工作臺面積合適、表面為硬質材料的平滑平面，使用水平尺校驗合格后方可投入使用。

二、透水路面磚劈裂抗拉試驗裝置技術參數：

1、接觸面半徑為75±5mm

2、墊片厚4±1mm

3、墊片寬15±1mm

三、透水路面磚劈裂抗拉試驗裝置試件處理：

1、整塊路面磚用為試件，當其側面存在助或其他不規則凹凸時，需對基進行切割或磨光加工，使試件側面為平直面。

2、透水路面磚劈裂抗拉試驗的受力截力應滿足下列條件

a、對于矩形透水路面磚，，且受力截面平行或垂直于試件各側面。

b、受力截力穿過透水路面磚頂面的形心。

c、受力截面的破壞長度L應盡可能地長。

3、用蠟筆、鋼直尺在路面磚的頂面和底面上劃出受力截面的位置線。

4、以試件受力截面的位置線為中線，磨削出一條寬度大于20mm，要求磨削出來的上下兩個面是平行的，在工作臺上用水平尺和一塊鋼墊片進行校驗。磨削深度盡量小，對于頂面平整的路面磚，單向磨削深度應不大于2mm，有凹凸不平面層透水磚面層的磨削深度可大于2mm。

5、用游標卡尺在兩個加荷處測出試件的厚度T，，用鋼直尺測量加荷處的寬度。

6、將試件浸沒在（20±5）℃的水中，（24±3）h后取出，擦干表面水分，立即開始試驗。
