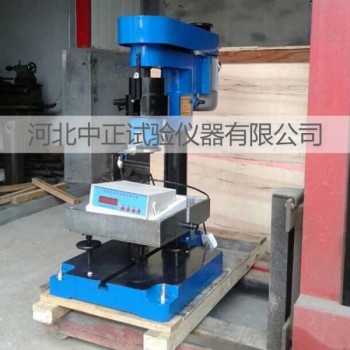

NS-2滾珠軸承式耐磨試驗機 滾珠式耐磨試驗機 混凝土滾珠式耐磨試驗機 滾珠軸承法混凝土耐磨試驗機 混凝土路面磚耐磨試驗機

一、機器用途:

滾珠軸承式耐磨機主要適用于按guo標GB/T16925-1997"混凝土及其制品耐磨性試驗方法"對混凝土及其制品（路面磚、地面磚、人造大理石、水磨石等）和其他建筑材料進行耐磨試驗，它是檢驗路面和地面材料耐磨性的專和試驗機，也是市政、公路和橋梁等施工單位，有關混凝土制品廠和科研試驗室的設備之一。

二、滾珠軸承式耐磨試驗機主要技術參數:

1、磨頭：13*15.875mm滾珠軸承

2、磨頭上的壓力負荷：154±2.5N

3、轉軸負荷額定轉速：1000-1050r/min

4、磨石工作硬度：>HRC62

5、測量行程：10mm

6、噪音：≯75dB

7、適和試件規格：受磨面積≮100*100mm ≯300*300mm

8、電機功率：0.75kw

9、外形尺寸(長*寬*高)：700*450*800mm

10、凈重：163kg

三、結構組成（見附圖）

主機由底座（1），立柱（13），機架（11），電機（15），中空轉軸（5），磨頭（滾珠軸承）（4），試件夾具（2）等組成。 電機（15）與機架（11）連接，通過皮帶（12）帶動中空轉軸（5）工作時，中空轉軸在垂直方向無約束，中空轉軸（5）和配垂（10）輔件的自重全部壓在磨頭上。

四、滾珠軸承式耐磨試驗機安裝與使用：

1、本機采用木箱包裝，開箱后應檢查產品合格證，集裝單，使用說明書等資料是否全，并根據產品裝箱查對箱內物件是否完備相符。

2、 打開箱檢驗合格的試驗機應水平放在工作臺上，本機不需要特別基礎和地腳螺栓，只要保證水平和穩定即可。

3、 插上進水管（20）并與水源接通，插上出水管（17），本機的四芯插頭接控（18）接上三相380V交流電源，并可靠接地，即可投入使用。

4、將試件（3）的受磨面朝上，放入試件夾具架（2）內，試件夾具架內有移動板（24），可根據試件不同寬度變進行調整，通過水平調盤（23），將受磨面調整水平位置后，轉動壓緊螺桿（22）夾緊試件。
