中正BCL-355補償混凝土收縮膨脹儀

BCL-355補償混凝土收縮膨脹儀 混凝土收縮膨脹儀 混凝土補償收縮膨脹儀

一、產品簡介：

混凝土補償收縮膨脹儀主要用于測定補償混凝土的縱向xian制膨脹率和縱向xian制干縮率的測定。

二、補償混凝土收縮膨脹儀主要技術指標：

1、測量范圍：350-360mm

2、標準桿長度：355±0.02mm

3、千分表量程：0-10mm±0.001mm

4、試模規格：100×100×400mm

5、外形尺寸：500×135×100mm

6、重量：≈17kg

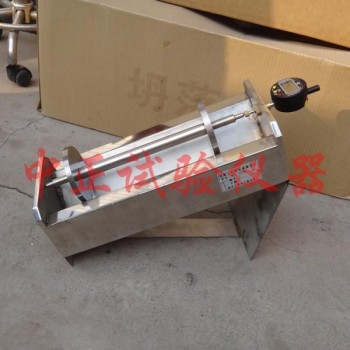

三、主要結構：

1、本儀器由基座、支腿、標準桿、千分表等組成。

2、基座為V形槽結構，具有對中性好，易于安放試塊等優點，用于安放試塊、標準桿。

3、支腿為鉸鏈結構，支起支腿可使儀器在平臺上保持30°傾角，不用時收起，便于放置。

4、標準桿作為儀器的標準長度，用以校正儀器、ding位千分表位置。

四、操作規程：

1、使用前3小時將儀器及標準桿放置在20℃±2℃的測量室內。支起支腿。

2、測量前用標準桿及架板一起在V形槽內校正長度，旋松千分表緊定螺釘，調節千分表位置，使測量頭端面輕觸標準桿球頭，擰緊緊定螺釘，固定千分表。清零千分表，移出標準桿。

3、混凝土試件的放置方法類似標準桿。

4、混凝土試件的制作、養護、測量、計算可按標準GB 50119-2003《混凝土外加劑應用技術規范》相關條文或附錄進行。

五、補償混凝土收縮膨脹儀注意事項：

1、儀器應安放在平整的工作臺上，支撐可靠。

2、標準桿必須小心輕放，不能碰傷兩端球面，也不能有彎曲變形。

3、千分表為jing密部件，試件在放置及取出時應輕穩仔細，切勿碰撞表?xiàng)U。使用完畢后應取下裝盒。及時檢查電池電量，當出現數字錯誤或無法清零等情況應及時更換同型電池。表?xiàng)U上儀表油。

4、每次使用完畢后，應在非油漆表面涂少許潤滑油，防塵處理。
