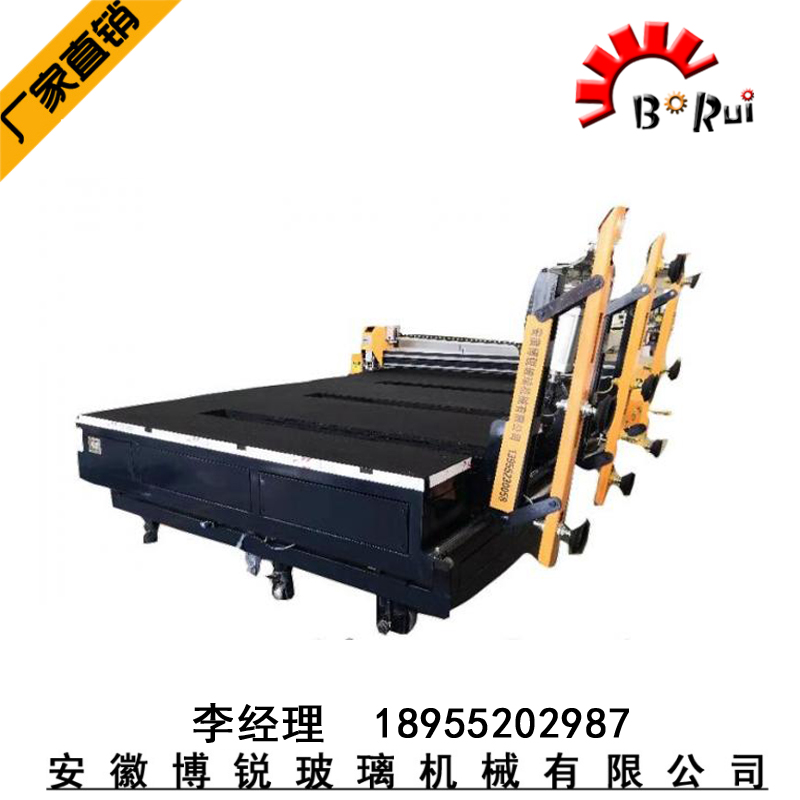

BR-2620型全自動玻璃切割上片一體機開料機

一、設備名稱：BR-2620全自動玻璃切割上片一體機

二、設備組成：BR-2620單翻單工位全自動玻璃上片臺（機械式）+BR-3826全自動切割機

三、設備性能特點：占地面積小，操作簡單安全，速度快精度高，省人工，可以在車間360°自由行走。

適用：建筑玻璃，汽車玻璃，家具玻璃，工藝玻璃，裝飾玻璃，櫥柜玻璃等玻璃切割作業

技術參數：

1）、上片尺寸范圍：最小上片尺寸：2500*2000mm， 最大上片尺寸：4000*3000mm

2）、上片厚度：3~19mm。

3）、最快上片周期：30—50秒

4）、最大吸片深度：700mm

5）、最大上片附荷：900KG

6）、單側上片臂數量：3個臂。

7）、單臂吸盤數：4個。

8）、上片翻轉臂：單翻

9）、上片工位：單工位

10）、電源/功率，安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）

12）、安裝功率：6KW

13）、壓縮空氣：0.3Mpa

14）、真空壓力：-70~90Kpa（根據玻璃厚度可調）

(二)BR-3826型全自動切割機

1、設備規格：

★可切割玻璃最大尺寸：3700*2500mm

★工作臺高度：900±50mm.

★切割厚度∶3~19mm

2、切割參數∶

★直線平行度：≤±0.25mm/m

★對角線精度：≤±0.30mm/m（以上精度以掰片前切割線精度為準）

★切割橋速度∶0~150m/min.（可調）

★切割橋加速度≥3.0m/s2

★刀頭架速度≥150m/min

★刀頭架加速度≥6.0m/s2

★切割頭定位精度誤差≤±0.15mm

3、電源/功率：

★安裝電源要求：380V/50HZ

★設備實際功率：8KW。

★壓縮空氣：0.6PA。
