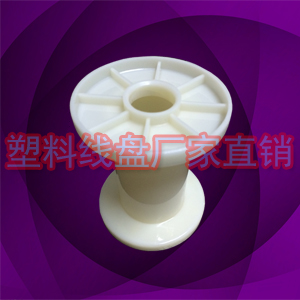

70小塑料線盤，線軸等焊絲收放工字輪廠家批發

    名稱：彈簧式電纜卷筒

    品牌：亞重

    型號：JTA型16平方米*15米

    組成：卷線盤、彈簧接線盒

    適用范圍：門式、橋式、門座式起重機、堵取料機、壩頂門機、集裝箱岸橋、場橋、裝卸船機、冶金機械、水工機械和礦山機械等大型軌行設備。

    產品分類：按動力形式分為彈簧式電纜卷筒、力矩式電機電動式電纜卷筒、異步電機電動式電纜卷筒

    電纜卷筒分類：

    按動力形式分為

    彈簧式電纜卷筒、力矩式電機電動式電纜卷筒、異步電機電動式電纜卷筒

    按安裝方式分為

    A-垂直卷取、B-經換向輪垂直卷取、C-水平地面卷取（卷筒固定）、

    D-水平地面卷取（卷筒移動）、E-水平懸空卷取、F-懸空卷取

    按結構形式分為

   Ⅰ-滑環內裝式、Ⅱ-滑環外裝式、Ⅲ-懸臂式

電動式電纜卷筒 龍門吊自動收線器 電纜卷線盤性能特點

    彈力式：

    工作原理：彈力式電纜卷筒的工作原理與鋼卷尺相似，利用蝸卷彈簧為動力來收卷電纜。當電纜被拉出時，收緊蝸卷彈簧而儲能，當外力撤消時，彈簧釋能，卷筒將自動收卷電纜。

    性能及特點：安裝簡單，同步性能好，電纜張力小，但彈簧易疲勞，使用壽命短。

    適用范圍：適用電纜：截面積35mm2以下的動力電纜和24芯以下的信號電纜；適用設備：如電磁吸盤、抓斗、電動臺車等。

電動式電纜卷筒 龍門吊自動收線器 電纜卷線盤使用說明

    選型指南：

    1.彈簧式電纜卷筒適用于交流500V以下各種移動電器設備；

    2.線纜的卷取長度以安裝方式，配備線纜長度分別為：

    ①方式A為L(zhǎng)+3圈。

    ②方式B為L(zhǎng)+h+3圈（其中h值在訂貨時必須注明）。

    ③方式CD中，為L(zhǎng)+H+h+3圈。

    ④方式E、F，根據用戶現場情況確定，訂貨時另行注明。

    3.方式C中卷筒固定在地面、收放線纜時，線纜與地面存在相互摩擦，此時請?jiān)诰€纜運動軌跡范圍內鋪設軌道以減少線纜的摩損。

    4.方式F中一般取H=0.14L、h=0.5H，如果H＜0.14L，h＜0.5H，則定貨時必須注明H，h值。

    5.電纜卷筒如需要在單梁行車上與電動葫蘆共同配用，可配給特制的滾輪支架部件，以便安裝使用。

    6.卷筒上線纜的收、放方向在外形尺寸圖中以表明，特殊要求，訂貨時必須注明

    7.外形尺寸表中（質量）一欄中，不包含線纜的質量。

    8.電動式卷筒結構式以懸臂式為主（一般不標注）。

    9.特型卷筒、特殊用途產品請用戶來人來函共同商議。
