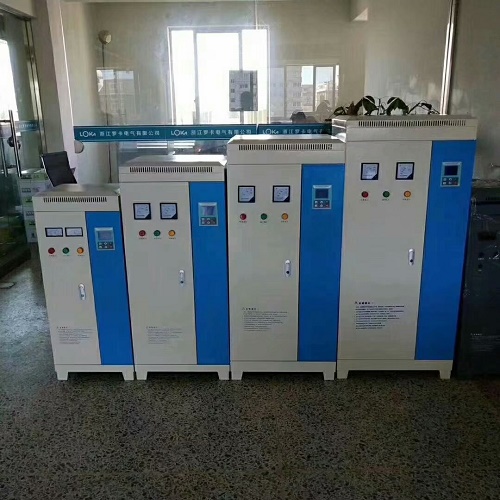

批量生產500千瓦礦用潛水泵軟啟動柜

批量生產500千瓦礦用潛水泵軟啟動柜

啟動方式

運用串接于電源與被控電機之間的軟起動器，控制其內部晶閘管的導通角，使電機輸入電壓從零以預設函數關系逐漸上升，直至起動結束，賦予電機全電壓，即為軟起動，在軟起動過程中，電機起動轉矩逐漸增加，轉速也逐漸增加。軟起動一般有下面幾種起動方式。

斜坡升壓軟起動：這種起動方式最簡單，不具備電流閉環控制，僅調整晶閘管導通角，使之與時間成一定函數關系增加。其缺點是，由于不限流，在電機起動過程中，有時要產生較大的沖擊電流使晶閘管損壞，對電網影響較大，實際很少應用。

斜坡恒流軟起動：這種起動方式是在電動機起動的初始階段起動電流逐漸增加，當電流達到預先所設定的值后保持恒定（t1至t2階段），直至起動完畢。起動過程中，電流上升變化的速率是可以根據電動機負載調整設定。電流上升速率大，則起動轉矩大，起動時間短。該起動方式是應用最多的起動方式，尤其適用于風機、泵類負載的起動。

階躍起動：開機，即以最短時間，使起動電流迅速達到設定值，即為階躍起動。通過調節起動電流設定值，可以達到快速起動效果。

脈沖沖擊起動：在起動開始階段，讓晶閘管在極短時間內，以較大電流導通一段時間后回落，再按原設定值線性上升，連入恒流起動。該起動方法，在一般負載中較少應用，適用于重載并需克服較大靜摩擦的起動場合。籠型電機傳統的減壓起動方式有Y-q起動、自耦減壓起動、電抗器起動等。這些起動方式都屬于有級減壓起動，存在明顯缺點，即起動過程中出現二次沖擊電流。

電壓雙斜坡起動：在起動過程中，電機的輸出力矩隨電壓增加

在起動時提供一個初始的起動電壓Us，Us根據負載可調，將Us調到大于負載靜磨擦力矩，使負載能立即開始轉動。這時輸出電壓從Us開始按一定的斜率上升（斜率可調），電機不斷加速。當輸出電壓達到達速電壓Ur時，電機也基本達到額定轉速。軟起動器在起動過程中自動檢測達速電壓，當電機達到額定轉速時，使輸出電壓達到額定電壓。

限流起動：就是電機的起動過程中限制其起動電流不超過某一設定值（Im）的軟起動方式。其輸出電壓從零開始迅速增長，直到輸出電流達到預先設定的電流限值Im，然后保持輸出電流I這種起動方式的優點是起動電流小，且可按需要調整。對電網影響小，其缺點是在起動時難以知道起動壓降，不能充分利用壓降空間。

批量生產500千瓦礦用潛水泵軟啟動柜
