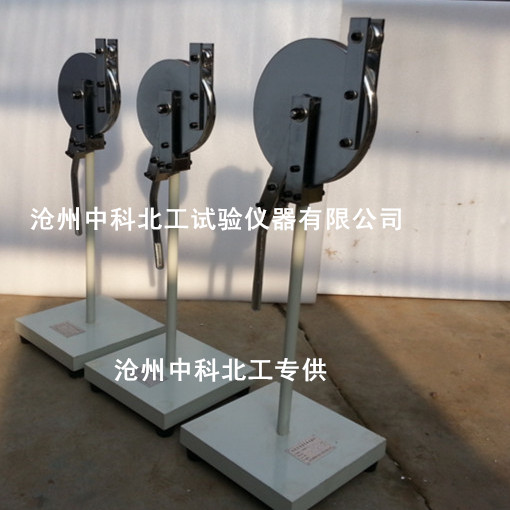

電纜導管彎曲試驗機一種手動沖片機，包括底座、手搖桿、傳動機構及機架，還包括沖片模具和模具固定座，所述模具固定座固定于底座上，所述沖片模具固定于模具固定座上，所述模具固定座包括一體成型的上平板、下平板以及連接側板，所述上平板和下平板對應設有上模具定位孔和下模具定位孔，所述沖片模具包括上模和下模，所述上模固定于上模具定位孔處，所述下模固定于下模具定位孔位置；所述上模包括圓柱沖頭、上導套、上導套固定座、固定套、展平板，所述固定套與展平板通過半牙螺釘連接，所述半牙螺釘?shù)穆菁y部與展平板螺紋固定連接，所述半牙螺釘?shù)墓廨S部與固定套滑動連接，所述固定套與展平板之間設有壓緊彈簧，所述固定套與圓柱沖頭通過緊定螺釘固定連接；所述下模包括下導套及下導套固定座，所述圓柱沖頭在手搖桿及傳動機構的作用下在上導套、展平板及下導套中上下運動。

1、通過采用一體成型的模具固定座，將沖片模具固定于模具定位孔處，一方面確保了上下模之間的定位精度，另一方面使得磨具更換簡便；

2、沖片模具中采用導套，提高了模具精準度、耐用性，沖料邊緣光滑無毛刺，可沖切0.01～0.5mm厚的各種電池材料；

3、固定套與展平板通過半牙螺釘連接，半牙螺釘?shù)穆菁y部與展平板螺紋固定連接，半牙螺釘?shù)墓廨S部與固定套滑動連接，固定套與展平板之間設有壓緊彈簧，當展平板接觸到下模后不再向下運動，且展平板將隔膜、極片壓緊在下模上，防止隔膜、極片等在沖片過程中出現(xiàn)褶皺現(xiàn)象。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均包含在本實用新型保護范圍之內。
