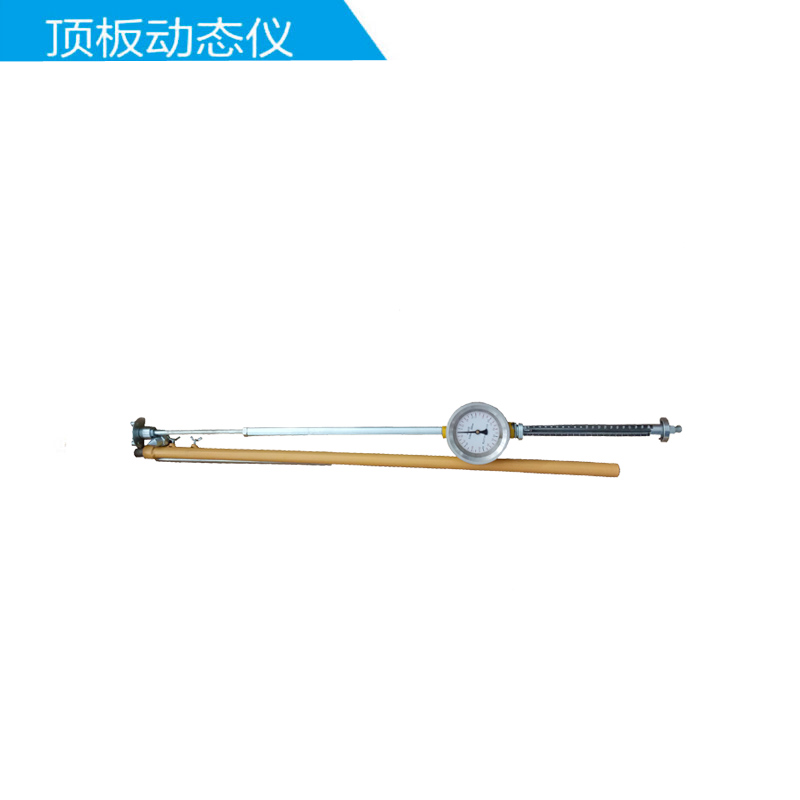

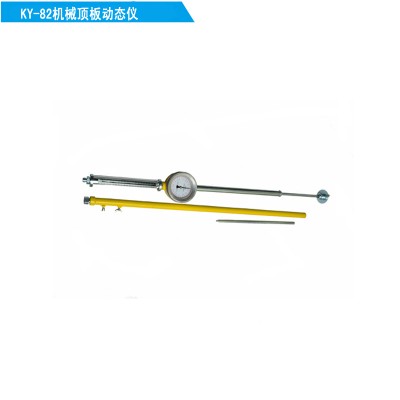

KY-82頂板動態儀|頂?shù)装逡平繙y量儀操作說明
  頂板打40厘米深鉆孔，釘上一木楔子，動態儀上端頂在木楔子上，用鋼釘固定好。動態儀下端可加延長桿，根據巷高確定延長桿長度，底板刨坑，鋪一木板，木板中間鉆一洞，動態儀的下端塞進洞里，將其用煤灰埋好，記下初始讀數。

一、安裝要領：

1.動態儀的上端、下端一定固定緊，防止動態儀隨風搖動。
2.動態儀要垂直豎起來安裝，不能傾斜。
3.動態儀上端的伸縮桿縮進去6厘米左右，記下初始讀數。
   使用時動態儀安設在頂?shù)装鍦y量基點間，依靠壓力彈簧固定。初讀數或較大讀數由初讀數游標指示，從刻度套管上讀出，每一小格2mm；微讀數由指針指示，從微讀數刻度盤讀出，刻度盤上每一小格為0.01mm,共200小格，滿刻度對應為2mm。與接長桿配合使用，測量高度可達3m。接長桿是頂板動態儀的組成部分之一，當測量高度較大時，可將長桿與動態儀用連接螺母連成一體。

二、基點的設置與儀器的安裝

測量頂?shù)装逡平亢鸵平俣葧r，必須在頂?shù)装逯邪苍O牢固的基點，這是觀測成敗的關鍵。基點的安設方法是：先用鉆在頂?shù)状蜓郏凵?00mm~300mm,頂?shù)装迳厦恳粚c的連線應與頂?shù)装宕怪保诳籽蹆?nèi)楔入事先準備的長150mm~200mm的木樁，外露端釘入一個鐵釘，釘尾即作為觀測基點。基點在煤壁處開始設置，特別是綜采面基點必須設在煤壁處，且位于兩架之間的縫隙。如果頂板破碎時，應先將浮矸挑掉，再打眼設點，并適當加大眼深和木樁長度。若采高較大時，可用鐵錘將400mm~600mm長的六棱釬打入頂板作基點。當頂板堅硬穩定時，頂板基點也可用油漆或水玻璃等標明，但底板基點仍按上述方法安設。
 觀測期間，當頂?shù)装逡平炕c被破壞、丟失或被支架遮蓋時，必須及時補設。基點安設完畢后，應將觀測儀器及時安裝在頂?shù)装寤c上。儀器安裝、使用及回撤時應注意以下事項：
 （1）根據采高，先將選配好接長桿的測桿或動態儀底部尖端對準底板基點，然后手握活桿壓縮彈簧，豎直并緩慢松開活桿，將儀器安裝在頂、底板基點之間。
 （2）若采高大于2m時，應用鐵絲將儀器綁固在兩棵支柱之間，以防碰倒摔壞。
 （3）拆卸儀器時，應手握活桿下壓，取下測桿或動態儀后緩慢。松開活桿。切勿突然松手，以防彈簧將指針、齒輪、齒條損壞。
 （4）儀器本身具有一定的防銹能力，但井下淋水往往具有一定的腐蝕性，故使用一段時間后，視其情況拿到地面用機油清洗，并涂適量黃油進行保養，確保各部件運轉靈活，以延長使用壽命。

三、主要技術參數

1) 測量范圍：0 ~200mm
2) 測量精度：4級
3) 頂?shù)锥税惭b孔直徑：28mm
4）儀器使用高度：1.0～3.0m
5）最小讀數值：0.01mm
6）轉周長度：一周6mm
7）粗讀全程200mm誤差≤1%；
8）微讀量程2mm誤差≤2.5%

四、結構組成
   儀器的核心部件是齒條、指針對記憶與指針相連的齒輪、微讀數刻線盤、齒條下端帶有讀數橫刻線的游標和粗讀數刻度管。
