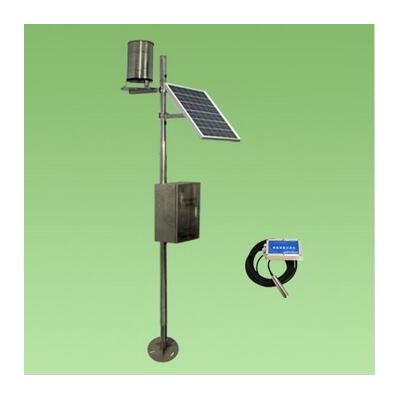

一、雨量監測站配置

1）不銹鋼支架，高度為1.2米

2）雨量傳感器

3）太陽能供電：太陽能電池板，蓄電池

4）數據采集發送器

數據傳輸采用GPRS和短信息兼容方式；具備向三個（或以上）地址發送數據功能；具備看門狗功能，出現故障可自動恢復；具備雨量數據定量發送報警信息功能。

數據采樣頻率 1次/ 分鐘；采集器時鐘誤差不大于15S/月； 永久數據存儲器容量不小于32M；具備電池電壓檢測功能；具備數據呼叫回復功能；具備遠程設定參數功能。

二、雨量傳感器詳細介紹

技術參數：

   ◇測量范圍 ：雨強0～4mm/min

   ◇準確度：0.4mm≤10mm ±4%>10mm

   ◇分辨率：0.2mm

   ◇承雨口徑：φ200mm

   ◇重   量：約3.5千克

   ◇輸出 信號：單干簧管通斷，5PULSE/MM（抗干擾電阻100歐及電容0.01微法）

   ◇工作環境溫度：-20～80℃

功能及特點：

   ◇體積小，安裝方便；精度高，穩定性好

   ◇線性度好，傳輸距離長，抗干擾能力

   ◇漏斗處設計網孔，防止樹葉等雜物阻塞雨量下流

   ◇翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠

   ◇儀器外殼用不銹鋼制成，不起銹，外觀質量佳

   ◇承雨口采用不銹鋼皮整體沖拉而成，光潔度高，滯水產生的誤差小

   ◇底盤內部設有水平調節泡，可以輔助底角將設備調整到最佳水平度

三、水位記錄儀

水位記錄儀是針對市場需求而研發的集成了信號采集、過程IO控制和無線數據通信于一體的高性能測控裝置；采用超低功耗技術，可使用太陽能、蓄電池供電，非常使用在野外供電條件困難的惡劣環境使用；采用GPRS無線傳輸方式，安裝使用方便，不需要布線，可以長期固定在野外進行定點測量，記錄儀本身具有記錄功能，同時也可以遠程傳輸?shù)椒掌鬟M行查看和記錄。隨時隨地使用任何一臺能上網的電腦就可以進行遠程數據查看。

材質
　　采用優質ABS工程塑料密封防水盒體，具有剛性好、沖擊強度好、耐熱、耐低溫等特點。

功能特點
   ◇本機體積小巧美觀，操作簡單，性能可靠，記錄間隔可根據要求從1分至24小時任意設置。

   ◇整機功耗小，全程跟蹤記錄水位數據，記錄時間長，集數據采集、記錄于一體，并具有斷電后歷史數據自動存儲保護功能，有效儲存采集到的信息。

   ◇軟件功能強大，數據查看方便，操作簡單，性能可靠。可隨時將記錄儀中的數據導入到計算機中，并可以存儲為EXCEL表格文件。

   ◇記錄儀可脫開計算機獨立工作，當需要讀取數據時，可通過通訊接口由計算機讀取記錄儀內的數據或使用我公司生產的專用轉存器轉存數據。

技術參數
   ◇量    程：0cm～1000cm

   ◇記錄間隔：1分～24小時可調，

   ◇通訊接口：USB 2.0

   ◇記錄容量：≥8000

   ◇工作環境：-20℃～80℃

   ◇供電電壓：電池供電

   ◇整機功耗：最大工作電流< 6mA(無外部控制輸出時)

四、數據處理系統

1、概要

為方便客戶遠程查詢設備監測數據，我公司設計開發了“環境數據監測中心管理系統”，以下簡稱“監測系統”，客戶通過登陸“監測系統”進行數據的查詢工作。登陸方式可以選擇手機上網登陸和有互聯網環境的任何一臺計算機登陸。手機上網可以查詢實時監測數據，計算機登陸互聯網可以查詢實時監測數據和歷史監測數據。

2、操作方法

1）賬戶信息

登陸賬戶和密碼由我公司統一設置后告知于使用單位。

設備安裝后，客戶將新SIM卡號告知我公司，我公司將為客戶建立SIM卡通訊檔案，為客戶生成登陸賬戶，包括用戶名、設備ID、密碼等基本信息，并告知客戶，客戶登陸后可對基本信息進行完善或更改。

2）用戶登錄

環境數據監測中心管理系統網址為sj2000.org，客戶用我公司所給的登陸賬戶進行登陸

3） 用戶信息列表

登錄后，將進入用戶信息列表頁，客戶能看到自己氣象站的基本信息，并且可以進行完善，點解“編輯”列中的“編輯”按鈕即可對本行信息編輯，之后保存即可更新。

點擊“點擊進入”，即可進入查詢數據主頁面。

4）查詢主頁面

在用戶信息列表中，選擇相應行，雙擊，即可進入自己單位的檢測數據查詢主頁面。

（1）上部分顯示登錄信息和自己單位的設備ID。

（2）左側為功能選擇鍵。分為“手機版”，“實時數據”，“歷史數據”，“歷史曲線”，“返回列表頁”，“用戶注銷”等功能。

手機版：客戶利用手機登陸網站，進行實時數據查詢時看到的精簡界面。

實時數據：設備當前的監測數據以及對時段內的數據進行統計分析結果（如當天最低值、最高值、平均值等）。

歷史數據：根據開始時間和結束時間，查詢時間段內的監測數據。并且可以刪除數據和導出數據到本地。

歷史曲線：查看各個通道監測值的曲線圖，直觀了解監測值的變化走勢。

返回列表頁：返回客戶列表。（客戶只能看到本單位氣象站的基本信息）。

用戶注銷：點擊此按鈕，重新回到登陸界面。
