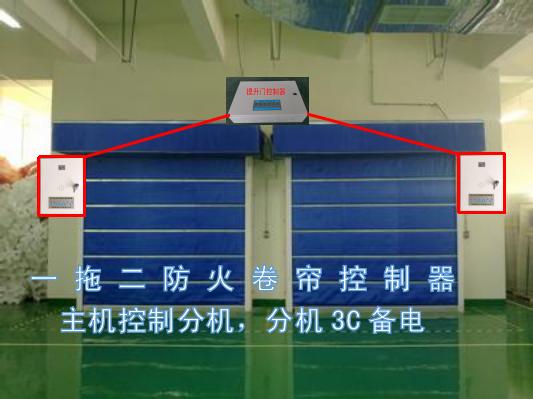

一拖2防火卷簾控制器

 接線說明

CZ1 強電端子說明：

  接線端子接外來三相火線，N接外來零線

  A/B－B/A－C 位端子接卷門電動機（三相電源輸出）。

  － +位端子接剎車整流橋輸入（220V輸入）或輸出端，整流橋原交流輸入線要斷開。

  CZ2 端子說明：

  1  手控盒公共端。

  2  手控盒電子鎖控端。

  3  手控盒下行鍵。

  4  手控盒停止鍵。

  5  手控盒上行鍵。

  6  手控盒消音鍵。

  7  手控盒復(fù)位鍵。

  8  上限位。

  9  限位公共端。

  10 下限位。

CZ3 端子說明：

  11  24V負(fù)極消防中心有源公共端。

  12  24V正極消防中心有源半降。

  13  24V正極消防中心有源全降。

  14  無源全降（溫感負(fù)）。``

  15  無源半降（煙感負(fù)）。

  16  無源公共端（煙、溫感的公共端正）。

CZ4 端子說明：

  01-01  火警反饋。

  02-02  故障反饋。

  03  下位反饋。

  04  中位反饋。

  05  上位反饋。

  06  反饋公共端。
