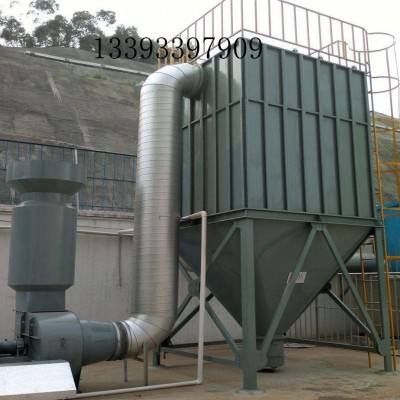

由灰斗、過濾室、凈氣室、支架、提升閥、噴吹清灰裝置等部分組成。工作時,含塵氣體由風道進入灰斗。大顆粒的粉塵直接落入灰斗底部,較小的粉塵隨氣流轉折向上進入過濾室,并被阻留在濾袋外表面,凈化了的煙氣進入袋內,并經袋口和凈氣室進入出風倒,由排風口排出。

  隨著過濾的不斷進行,濾袋外表面的粉塵不斷增加,設備阻力隨之上升。當設備阻力上升到一定值時,應進行清灰操作,清除濾袋表面的積灰。

  脈沖袋式除塵器自五十年代問世以來，經國內外廣泛使用，不斷改進，在凈化含塵氣體方面取得了很大發展，由于清灰技術先進，氣布比大幅度提高，故具有處理風量大、占地面積小、凈化效率高、工作可靠、結構簡單、維修量小等特點。除塵效率可以達到99%以上。是一種成熟的比較完善的高效除塵設備。

  含塵氣體由灰斗(或下部寬敞開式法蘭)進入過濾室，較粗顆粒直接落入灰斗或灰倉，灰塵氣體經濾袋過濾，粉塵阻留于濾袋表面，凈氣經袋口到凈氣室、由風機排入大氣，當濾袋表面的粉塵不斷增加，導致設備阻力上升至設定值時，時間繼電器(或微差壓控制器)輸出信號，程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰，使濾袋突然膨脹，在反向氣流的作用下，附于濾袋表面的粉塵迅速脫離濾袋落入灰斗(或灰倉)內，粉塵由卸灰閥排出，全部濾袋噴吹清灰結束后，除塵器恢復正常工作。
