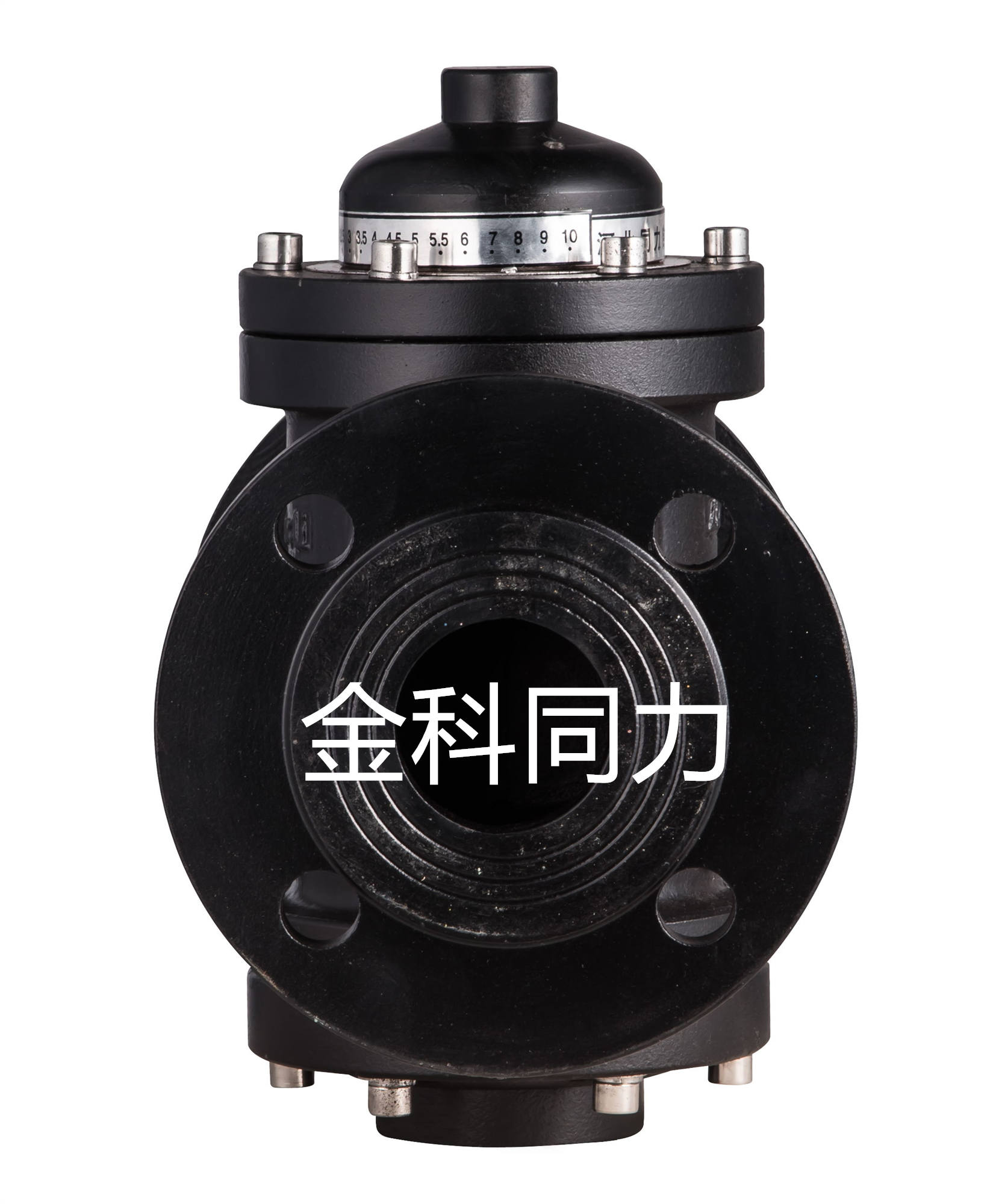

自力式流量控制閥的工作原理

應用范圍：
  自力式流量控制閥主要是應用于：集中供熱（冷）等的水系統中，使管網的流量按照需要分配，消除水系統中的水力失調，解決冷熱不均衡的問題；
用 途

自力式流量控制閥，用要于需要進行流量控制的水系統中，尤其是適用于供熱、空調等非腐蝕性液體介質的流量控制。運行前一次性調節，可以使系統流量自動恒定在要求的設定值中。可以節能、節電15%-20%。

 性能特點：

可以按照設計或者實際要求來設定流量， 不僅能夠自動的消除系統的壓差波動，保持流量不變。而且還能夠克服系統冷熱不均現象，提高供熱（供冷）質量。
可以解決近端壓差大，遠端的壓差小的矛盾。
減少系統循環水量，降低系統阻力。
減少設計的工作量，不需要對管網進行繁瑣的水力平衡計算。
可以降低調網難度，把復雜的調網工作簡化成為簡單的流量分配。
也可以免除多熱源管網熱源切換時的流量再分配工作。

流量顯示值均為測試臺上隨機標定，流量（m3/h）。

工作原理
   自力式流量控制閥是由手動調節閥瓣和自動調節閥瓣兩部分組成的。當系統流體的工作壓力為P1，手動調節閥瓣的前后壓力分別為P2、P3。當手動調節閥瓣調到基本的一位置時候，即使是人為確定了“設定流量”，以及相對應的固定(P2-P3)值。當系統流量增大時，此時的自動調節閥瓣會自動關小，直到流量重新維持到而設定的流量，反之亦然。

自力式流量控制閥的選型：可以根據管道等徑來選用。還可以可根據*大流量和閥門的流量范圍選用。
