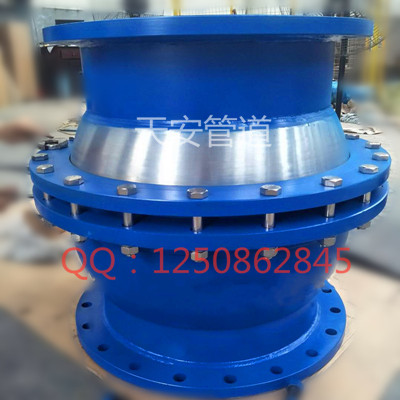

球形補償器(又稱球形接頭)，主要依靠球體的角位移來吸收或補償管道一個或多個方向上橫向位移，該補償器應成對使用，單臺使用沒有補償能力，但它可作管道萬向接頭使用。

應用范圍

球型補償器是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業中。

具體用途

1、用于熱力管道中，補償熱膨脹，其補償能力為"冂"補償器的5-10倍。

2、用于火箭發射臺、飛機排氣設施上，補償沖擊膨脹。

3、用于冶金設備(如高爐、轉爐、電爐、加熱爐等)的汽化冷卻系統中和煤灰輸送管道系統作萬向接頭用。

4、用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地震等意外原因?qū)艿喇a(chǎn)生破壞。

技術指標

1、型號:YGQB

2、工作壓力:(1.0~4.0)MPa

3、工作溫度:-100℃≤500℃

4、公稱通徑:DN40-DN1200mm

5、全折屈角:≤30°(±15°)

6、工作介質:蒸汽、熱油、熱水、燃?xì)獾取?/span>

性能特點

球型補償接頭主要適用于地面沉降大、震動大、地形復雜的管道連接，安裝在管道后，球體可以以回轉中心在θ角范圍內自由轉動，來補償管道因地基沉降、熱脹冷縮引起的撓曲。具有補償量大，占據空間小，流阻力小，安裝方便，綜合成本低等優點。
