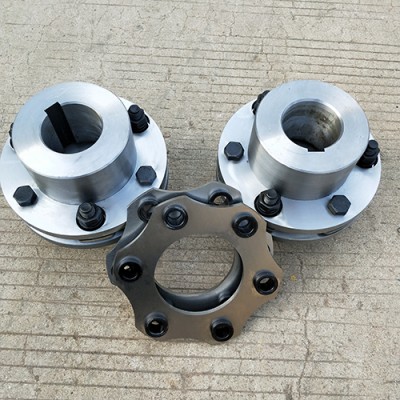

單片聯軸器膜片厚度一般為0. 2mm～0. 6mm,材質為1Cr18Ni9TI，膜片形狀主要有圓環式、輪幅式、連桿式、多邊式和束腰式。金屬膜片撓性聯軸器的結構主要由金屬膜片組(膜片)、半聯軸器、中間節、壓緊元件、螺栓、防松螺母、墊圈等組成,。其工作原理為:轉矩從主動端半聯軸器輸入,經過沿圓周間隔布置的主傳扭高強度螺栓將轉矩傳輸至膜片組,再由膜片組通過高強度螺栓傳至中間節,并同樣由另一端的膜片組、高強度螺栓及從動端半聯軸器輸出。金屬膜片是撓性聯軸器的關鍵部件,它由一定數量的薄金屬膜片疊合而成膜片組,通過它來傳遞轉矩和運動 JM型膜片聯軸器是最具代表性的金屬擾性聯軸器，它在各種機械設備上都可以采用。其膜片采用0.3～2mm厚的特殊高強度不透鋼薄板鉚制成組件，上面有4～16個鉸制孔，用螺拴分別與主、從動法蘭聯結。運行中膜片受拉、壓、扭應力。這種聯軸器制造成本低，傳遞扭矩范圍大，力學性能好，裝拆方便，對安裝精度要求不高，它集中體現了擾性聯軸器的優點，可廣泛應用于各種領域，適應多種工況條件，例如泵、風機、軋機、造紙機械、電力機械、水泥機械、船舶工業、航空航天等。由于其減振性能好、傳動平穩，在各種行業的應用中，得到普通的贊同和采用，尤其是在造紙行業中，它能使您生產出的紙張更加平整、光滑、質量大幅度提高，使您能夠始終領先一步，同時也是發電廠、石化廠、水泥廠、軋鋼廠、礦山等進行技術改造、替代進口、節能降耗的最佳選擇。
