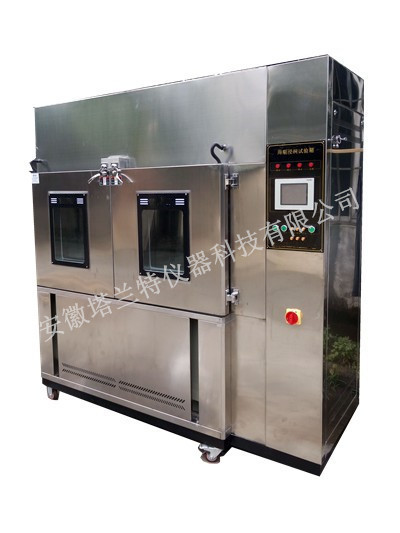

一、參 照 標 準

1、本產品遵照GB 4599—2007“汽車用燈絲燈泡前照燈”標準的附錄E“機械磨損試驗方法”

2、標準的技術參數進行設計制造，可進行標準規定的沙水混合噴射試驗。

3、本設備可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。

一、結構設計簡介

1、本套設備由主機艙、噴qian、自動工作臺、照明裝置、砂路系統、氣路系統、電器箱等主要部分組成。

2、設備選用優質SUS 304不銹鋼材料，外表美觀，內容積根據客戶的要求設計成800mm*800mm*1000mm，箱式，密封無滲漏。機艙內掛有防護膠板，防止艙壁受損。

3、底部槽鋼底座，并安裝四只活動腳輪，可以方便地移動。主機艙頂部配置照明裝置。

4、設備的底板傾斜設計，使噴qian噴出的液體迅速地流入底部的儲液箱，再次由磨液泵吸入，充分?jǐn)嚢杈鶆蚝蠼?jīng)由噴qian噴出，重復使用。底板面上設計一個獨立的樣品架，供客戶安裝樣品進行試驗，工作臺可以縱向自動移動。

5、具體尺寸及材料可以由客戶指定，推薦使用10mmPVC材料或1.5mm不銹鋼材料。

6、設備內部安裝一套噴射裝置和一套移動裝置，移動裝置采用德國進口“康茂勝”無桿氣缸，行程為600mm，氣缸安裝在設備外部，通過密封的牽引裝置將箱體內的噴射裝置來回移動，以達到對樣品均勻噴射的目的。主機頂部氣缸帶動噴qian橫向移動，主機后部氣缸帶動工作臺縱向移動，從而完成對整個工件所需噴砂部位的加工。

7、噴砂程序由PLC控制，噴砂程序（噴qian往返次數設定、工作臺移動次數設定）由控制面板上的人機界面控制屏輸入完成。噴qian、工作臺移動的速度，通過調整氣缸上的控制閥實現，噴qian、工作臺移動的距離，通過調整氣缸上的磁性檢測開關位置來完成。設備操作簡單，設置好必要的參數后啟動即可。

8、設備需要?dú)庠矗瑲鈮河蛇M(jìn)口的氣壓調節器進行調節，連接進口的 電磁閥，由PLC進行自動控制。

9、噴射裝置外部連接一臺空氣壓縮機以提供氣源（客戶自備），氣壓由另一套進口的氣壓調節器進行調節，試驗時氣壓為0.6MPa。氣壓經由管道連接到一特制的噴射器，攜帶沙水混合液體噴射而出。

10、噴射器的材料采用耐磨耐腐蝕的不銹鋼材料制成，噴口1.3mm。高壓空氣從其中一根噴管中高速噴射時產生的引射作用，通過虹吸原理將沙水混合液體經由另一根噴口噴出，呈扇面狀噴向380mm外的樣品，流量計控制流量。

11、試驗按設定自動進行至規定時間后自動結束，自動結束后報警顯示。

12、安裝設備的實驗室需要設計相應的廢水排放設施，試驗結束后可以輕松地將廢水排放。

二、技 術 規 格

1.型號：  SPC－640      800*800*1000mm

2.內箱尺寸：

3.箱體材料：SUS 304不銹鋼

4.噴qian氣嘴直徑：? 1.3mm，不銹鋼噴嘴直徑? 3.2mm；

5.噴嘴壓力流量指標：0.6MPa時，流量為0.24±0.02L/min

6.噴射區域直徑：距離噴嘴380mm±10mm處為 ? 170mm±50mm

7.噴砂介質：氧化鋁、玻璃丸、石英砂等多種材質，顆粒度介于0~0.2mm。其配比為每升水含硅砂25g。

8.噴嘴距工作臺平面的距離可調，調整范圍為500～800mm，以滿足不同高度的試件試驗要求。

9.噴砂操作方式：噴qian、工作臺自動移動，人工裝卸工件。

10.噴qian移動裝置為進口無桿氣缸

11.試驗臺面尺寸：根據客戶需要設計

12.氣源：壓縮空氣

13.壓力：0.6MPa（可調）

14.設備電源：AC   220V

15.氣源的要求：壓力0.4～1MPa，供氣量不小于0.7m3/min（壓縮空氣氣源由用戶自備）。主機氣路為G1/2″。

16.水源的要求：普通工業自來水，主機水路為G1/2″。

三、電路控制和保護系統

1.臺灣進口的PLC可編程控制器，由控制面板上的人機界面控制屏輸入完成試驗所需參數，有效保證試驗按標準運行；

2.時間設定分別控制幾個獨立的系統，操作簡單；

3.“施耐德”執行元器件；

4.無熔絲保護開關；

5.漏電、全護套式接線端子；

6.具有自動關機等保護；

四、設備使用條件

環境溫度：5℃～＋32℃；

環境濕度：≤95%；（不結露）

電源要求：AC  380V；

功率：2.0 kW；
