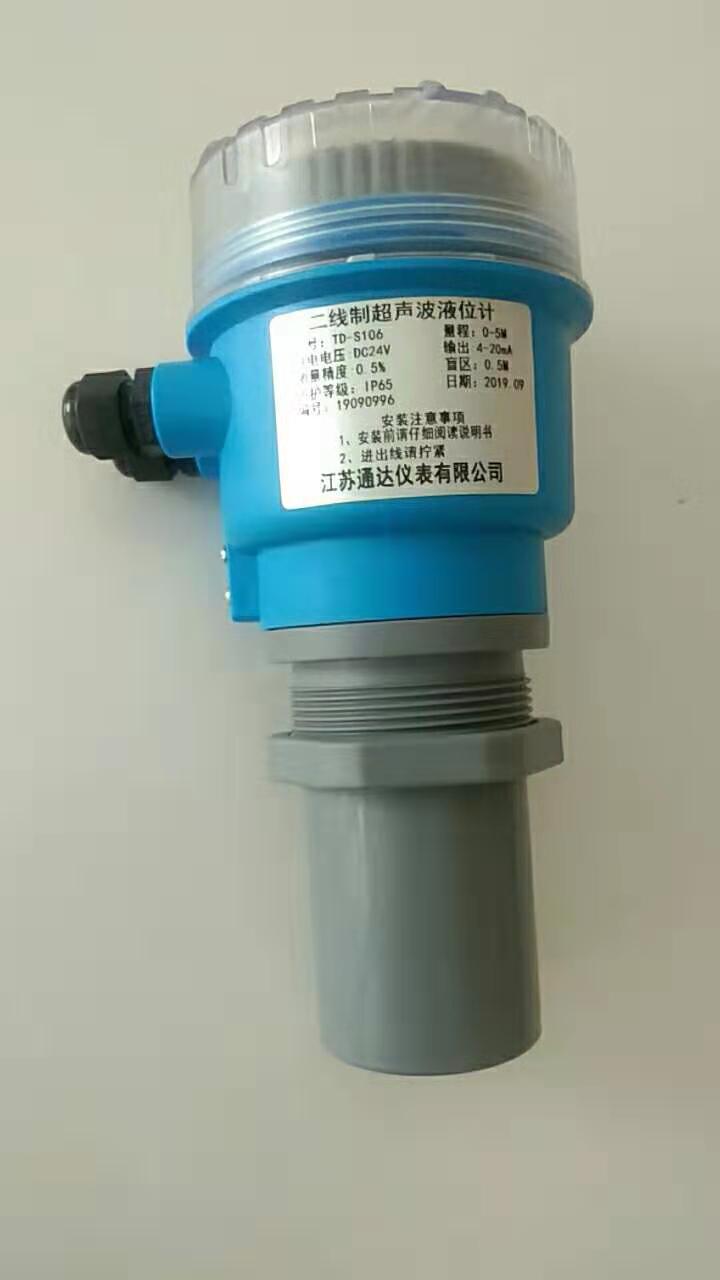

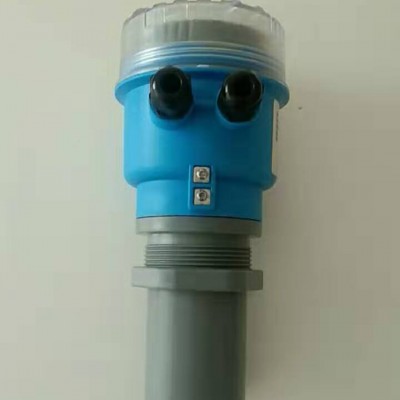

智能一體式二線制超聲波液位計具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。本儀表可通過4~20mA連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

技術指標

測量范圍： 0～15m（根據實測量程選定）

盲 區： 0.45m～0.6m

測距精度： 0.3-0.5%（標準條件）

測距分辨率： 1mm

壓 力： 常壓

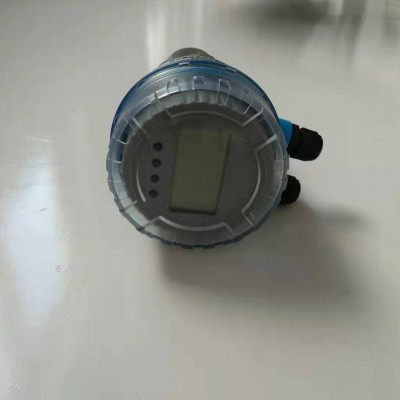

儀表顯示： 自帶LCD顯示

模擬輸出： 4～20mA

供電電壓： DC24V

環境溫度： －20℃ ～ ＋60℃

防護等級： IP65

安裝方法：開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個略大于探頭直徑（65mm）的圓孔，將儀表放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

安裝參數含義

如上圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。

儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。

儀表盲區指儀表在探頭附近無法測量的區域，高液位與探頭間距應大于盲區，例盲區為0.5m，則高液位與探頭間距必須大于0.5m。如：量程：6米，盲區：0.45米，實際測量為：0~5.55米

探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。

鍵盤說明

【SET】按SET大約3秒鐘，出現0000，個0在閃動，將個0改為1，再按OK進入菜單；在設置時，按SET取消設置；設置完畢后，按SET鍵退出菜單。

【▲】： 上翻鍵和數字鍵。在菜單中，該鍵作為菜單的上翻鍵用，在更改數據時， 該鍵做加法鍵用。

【▼】：下翻鍵。在菜單中，該鍵作為菜單的下翻鍵用，在更改數據時， 該鍵做減法鍵用。

【OK】： 確認鍵，用于選擇菜單或更改數據數據時的移位鍵。

儀表安裝原則

1）探頭發射面到低液位的距離，應小于選購儀表的量程。

2）探頭發射面到高液位的距離，應大于選購儀表的盲區。

3）探頭的發射面應該與液體表面保持平行。

4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。

6）若探頭發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.45m～ 0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜?，管徑大于100mm，管底留孔保持延伸管內液面與罐內等高。
