非接觸渠道河流流速流量測量在線式雷達明渠流速流量儀

簡便、快捷、準確、可靠、穩定的渠道與河流測量裝置一直是各國流量測量專家的追求，受科學技術自身條件的限制，始終沒能解決好這一難題。

我們使用雷達流速傳感器，采用單點流速法結合水文流體學，通過單點流速推演河道平均流速，并結合水位，水流斷面面積計算水流量。

任意一個河流或渠道，只要有一臺雷達測量儀，就能測出水的流速數據及流量。

一、非接觸渠道河流流速流量測量在線式雷達明渠流速流量儀 特點

（1）、單只流速傳感器，安裝方便（懸掛安裝水面以上），并可隱蔽安裝，做到長期穩定可靠工作。

（2）、既可順流、也可逆流測量，如需要可雙向測量，正反兩個方向流量分別存入不同存貯區域，方便流量統計。

（3）、大屏幕點陣顯示，不僅有中文，還有配合圖形，方便操作及流態分析。

（4）、可選配實時顯示流速曲線、圖形軟件，便于水流流態分析研究。

（5）、低功耗測速，傳感器便于野外無交流電時長期工作。

（6）、可配接多種水位測量儀表，如壓力式、浮子式、超聲波式。

（7）、具有USB、RS485通訊口，可實現數據遠程傳輸。

（8）、便攜式具有數據存貯功能，便于測量情況分析。

二、非接觸渠道河流流速流量測量在線式雷達明渠流速流量儀主要技術指標

應用范圍：

可以測量所有河流及渠道可以是矩形、梯形或涵洞或自定義型渠道河道流速流量。

主機：

供電電源AC220V/DC12V、±20%

溫度：-20℃—50℃

濕度：小于90%

流速傳感器：

溫度：-10℃—60℃

最高耐壓（包括輸出信號線接頭）：水下800米。

流速測量性能：

起點流速0.02米/秒，最大流速≤10m/s

測量精度：±1%±2mm/s

SVR-傳感器外形圖(安裝示意）

傳感器通常安裝常規水面正上方，水平安裝，傳感器發射面迎流方向

三、 安裝條件

1.流速傳感器安裝

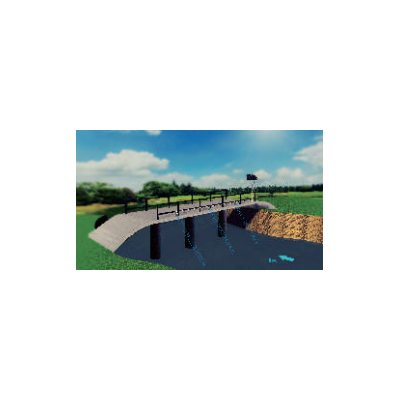

流速傳感器首先安裝在水面中心位置以上，應盡量水平位置，傳感器發射面與水面成30度-45度夾角，河流渠道安裝點附近應無分支，流場較穩定（不確定情況下可先用便攜式測量現場流速分布情況），確定傳感器固定位置及方法。目前常用的傳感器固定方式有固定支架式（固定在岸邊）、測橋懸掛式。

對于便攜式，在有條件河流及渠道上, 可預先設置專用測試點，以方便測量。

2.水位計安裝

     可以使用壓力水位計，浮子水位計，超聲波水位計，具體安裝請產考相關產品自帶說明書指導安裝。

3.主機安裝

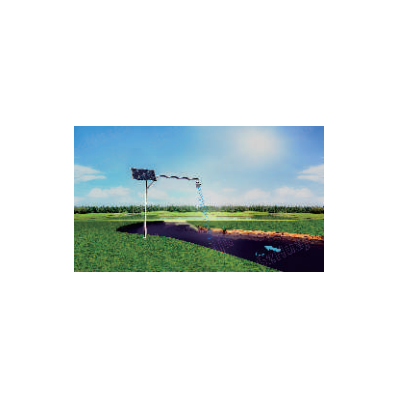

在選型前要求確定現場電源供電情況要預先告知廠家，可選AC220V（功率20W），DC12V（功率5瓦），太陽能供電（需選擇功率100瓦太陽能板，以便長期陰雨天氣供電）。

野外安裝時，可配相應儀表箱。（有工程塑料*.*/*、防水型，不銹鋼外殼型，鋼板噴塑外殼型）

儀表可配GSM，GPRS，CDMA通訊；在確定方案前，需先查看現場通訊信號是否滿足要求？

其它不確定因素,請與廠家聯系

接線

雷達探頭15米長線接儀表：

紅：接表頭8-24V IN+

黑：接表頭8-24V IN-

黃：接表頭485-1 A

藍：接表頭485-1 B

顯示儀表供電：

8-24V IN+：接8~24V供電電源+

8-24V IN-：接8~24V供電電源-

RS485輸出

485-3  A 輸出+

485-3  A 輸出-
