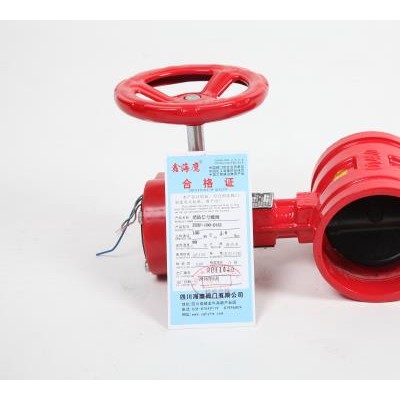

消防信號蝶閥產品說明書

用途

       產品適用于自動噴水滅火系統中及其它相關場所，作為具有信號輸出功能的調節和截流設備使用。.

產品符合標準

  產品符合 GB5135.6-2018標準要求

產品參數

●●特點

小型輕便、容易拆裝及維修，并可在任意位置上安裝。

結構簡單、緊湊、90°運轉啟閉迅速。.

操作扭矩小，省力輕巧。

達到完全密封，泄漏為零。.

選擇不同零部件材質，可適用多種介質。

流量特性趨于直線，調節性能好。

啟閉試驗次數多達數萬次，壽命長。

凡使用蝶閥、閘閥、截止閥、旋塞閥、膠管閥及隔膜閥的管路，均可用該閥加帶短節替換（如需短節，請?jiān)诤贤凶⒚鳎?/span>

蝶閥安裝使用維護說明

  1、打開蝶閥包裝后不可存放潮濕倉庫及露天地方，更不可存放在雜亂的工地上。

  2、安裝時應預先調整管道上的連接件。

  3、通過管道的流體中不帶有硬質微粒，以免損傷密封面。

  4、安裝時應清洗管道內腔和密封面。

  5、閥門上的前頭表示為介質方向。

  6、閥門與管道連接時要求使用蝶閥專用法蘭。

  7、要求墊片（圈）內孔與管道法蘭孔一樣尺寸，保證把蝶閥端面的內六角螺絲全部封住，以免平面滲漏。

【蝶閥安裝注意事項】：

安裝時，閥瓣要停在關閉的位置上。

開啟位置應按蝶板的旋轉角度來確定。

帶有旁通閥的蝶閥，開啟前應先打開旁通閥。

應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。

應將閥門通徑兩端堵塞，存放在干燥、通風的室內如長期存放，應定期進行檢查。

安裝前應將閥門清理干凈，消除在運輸過程中造成的缺陷。

⑦ 安裝時必須校對閥門上的標志，特別應注意介質的流向與閥門上的標注的流向一致。

●使用注意事項 using notice

仔細核對使用情況是否與本閥性能規范相符。

清潔閥內腔的密封面，不允許有污物附著，未清潔前勿啟閉閥板。

使用前應清除管道內的污雜物。

檢查驅動裝置是否與上法蘭聯接可靠。

可以安裝在空間任意位置管路上。

安裝位置應保證使用、維修或更換方便。

安裝時可以不考慮蝶閥管路介質流動的方向，即允許雙向使用。

在管路夾緊時注意連接力是否均勻可靠。

安裝后，進行管路強度試壓時，閥板必須處于開啟位置。

安裝后應定期檢查，檢查主要項目如下：

閥座及密封圈是否損傷或腐蝕。

壓把定位位置是否發生故障。

閥板密封面的密封性能（是否有損傷或腐蝕）。

檢修裝配后，啟閉旋轉時不得有卡阻現象。

檢修裝配后，應按要求進行密封性能試驗。

每次檢修后，將情況詳細記錄以備查考。

故障及排除方法 trouble and method

警告提示

閥門工作壓力、溫度、使用介質必須符合本說明書的規定，否則會造成危險。

壓力超過規定的數值，閥門會泄漏、殼體爆炸或開裂。

溫度過高，會導致材料失效，閥門破壞。

介質不符合使用說明的規定，會腐蝕殼體、閥座或造成密封副損傷，使殼體變薄、開裂、介質泄漏。

對于超出本說明書規定范圍的使用所造成的危害，本公司概不負責。
