JTT529-2016波紋管柔韌性塞規

JTT529-2016波紋管柔韌性塞規 塑料波紋管柔韌性塞規 波紋管柔韌性試驗儀

一、波紋管柔韌性塞規范圍：

波紋管柔韌性塞規，用于預應力混凝土橋梁用塑料波紋管柔性試驗，滿足《JT/T529-2016預應力混凝土橋梁用塑料波紋管》標準規范。預應力混凝土橋梁用塑料波紋管產品的分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存等。適用于以高密度聚乙烯樹脂(HDPE)或聚丙烯(PP)為主要原料，經熱熔擠出成型的預應力混凝土橋梁用塑料波紋管。

二、波紋管柔韌性塞規參數：

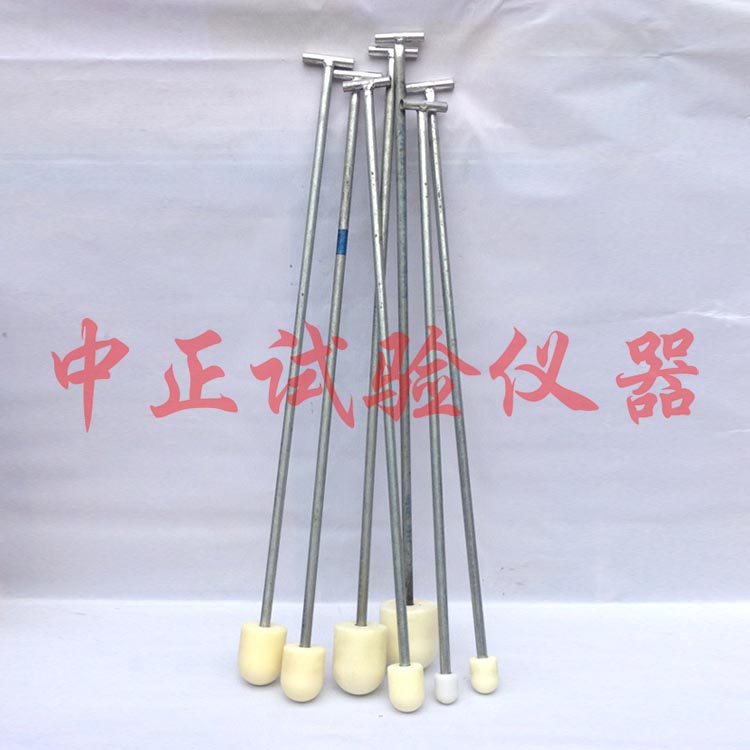

波紋管柔韌性塞規全套7個，包括Φ50mm、Φ60mm、Φ75mm、Φ90mm、Φ100mm、Φ115mm、Φ130mm

三、波紋管柔韌性塞規試驗步驟：

1、將一根長1100mm的樣件，垂直地固定在測試平臺上，按圖4所示位置安裝兩塊弧形模板，其圓弧半徑r應符合表3規定。

2、在樣件上部900mm的范圍內，用手向兩側緩慢彎曲樣件至弧形模板位置(見圖4)，左右往復彎曲五次。

3、按圖5所示做一塞規，當樣件彎曲至z終結束位置保持彎曲狀態2min后，觀察塞規能否順利地從波紋管中通過。
