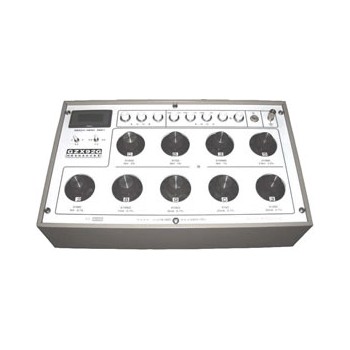

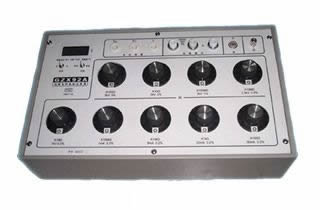

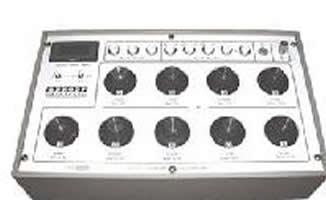

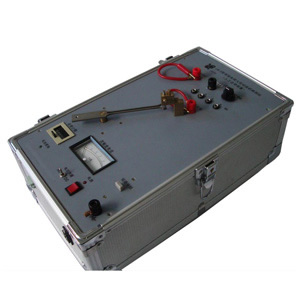

GZX92E型絕緣電阻表檢定裝置 高阻計檢定裝置

GZX92E型絕緣電阻表檢定裝置 高阻計檢定裝置

一、 概述

通量科技（南通）有限公司GZX92E型絕緣電阻表檢定裝置是依據JJG622-1997絕緣電阻表檢定規程、JJG1005-2005電子式絕緣電阻表檢定規程、JJG690-2000高絕緣電阻（高阻計）測量儀和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。該儀器設計了獨立的泄漏屏蔽端鈕和接地端鈕。它不僅可用于檢定各種型號的進口和國產模擬式、電子式絕緣電阻表、絕緣電阻測試儀的標準，及絕緣電阻表開路電壓、中值電壓和峰值電壓，為拓寬適用范圍，本裝置能部分滿足檢定高阻計的需要，增設了檢定高阻計的電阻輸出端鈕和電壓測量端鈕，并擴大了電阻測量范圍。可作為直流標準高值電阻器使用。具有較長的技術壽命和機械壽命。

二、 主要技術參數

1. 準確度等級及工作電壓（電流）

1.1 電阻輸出部分

1.1.1     可調電阻（共用電阻）部分

1.1.2 固定電阻部分

1.1.2.1 檢絕緣電阻表

1.1.2.2 檢高絕緣電阻測量儀

2. 調節范圍

2.1 用作檢絕緣電阻表標準時調節范圍為100Ω～200GΩ

2.2 用作檢高絕緣電阻測量儀標準時調節范圍為1kΩ～1TΩ

3. 電壓測量部分

3.1 檢絕緣電阻表量程: 1kV DC、5kV DC

   檢高絕緣電阻測量儀量程:100V DC、1kV DC

3.2 準 確 度: ±1% 讀數±0.2 %滿度

3.3 顯   示: 四位半、液晶顯示

3.4 供電電源: DC 9 V

3.5 輸入電阻：≥10GΩ

3.6 峰值電壓測量回路滿足JJG622-1997檢定規程中圖3要求

4. 使用環境條件

   4.1 參 考 溫 度 范 圍：17℃～23℃

   4.2 標稱使用溫度范圍： 15℃～25℃

   4.3 參 考 相 對 濕 度：30%～60%

   4.4 標稱使用濕度范圍： 25%～75%

5. 絕緣電阻

檢定裝置中電阻輸出部分的電路和與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1GΩ。

6. 絕緣強度

檢定裝置中電阻輸出部分的電路與測試用參考接地點之間應能承受頻率為45～65Hz 的實際正弦波交流電壓6.75kV并歷時1min的試驗而無擊穿與飛弧現象。

7．電阻輸出端的殘余電阻＜1Ω，其變差＜0.1Ω。

8．外形尺寸：495mm×240mm×140mm

9．重 量： 5kg
